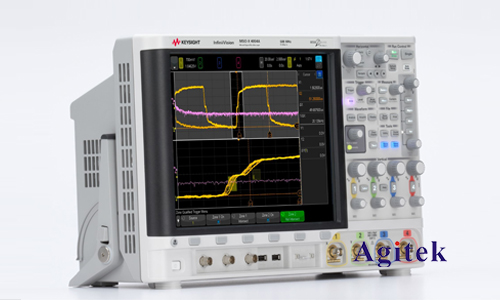

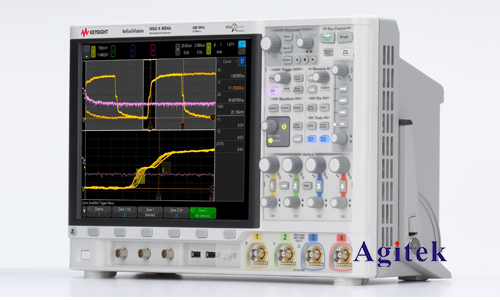

是德科技示波器以其高精度、高帶寬和豐富的功能而聞名于世。在使用示波器進行信號測量時，正確的信號耦合方式至關重要。信號耦合方式?jīng)Q定了示波器如何接收和處理輸入信號，直接影響測量結果的準確性和可靠性。是德科技示波器主要提供三種信號耦合方式：AC耦合、DC耦合和GND耦合。

　　一、AC耦合(交流耦合)

　　AC耦合方式通過一個高通濾波器來阻隔直流分量，只允許交流信號通過。這意味著示波器只顯示信號的交流部分，而忽略其直流偏移。AC耦合常用在測量交流信號，例如正弦波、方波、三角波等，以及包含直流偏移的交流信號，但只關注交流分量的情況。

　　工作原理:AC耦合利用電容將直流分量隔離開，只允許交流信號通過。電容的阻抗與頻率成反比，低頻信號的衰減較大，因此AC耦合方式會對低頻信號造成一定的衰減。

　　優點:能夠有效消除直流偏移的影響，便于觀察交流信號的細節；適用于觀察快速變化的信號。

　　缺點:會衰減低頻信號，甚至丟失部分低頻信息；無法測量純直流信號或含有重要直流分量的信號。

　　二、DC耦合(直流耦合)

　　DC耦合方式直接將輸入信號傳遞到示波器，既包含交流分量也包含直流分量。這意味著示波器將顯示信號的完整波形，包括其直流偏移。DC耦合廣泛應用于需要精確測量信號直流分量的場合。

　　工作原理:DC耦合沒有額外的濾波電路，直接將輸入信號耦合到示波器的輸入端。

　　優點:能夠準確地顯示信號的直流分量和交流分量；適用于測量包含直流偏移的信號，以及純直流信號。

　　缺點:如果信號存在較大的直流偏移，可能會導致波形超出示波器的顯示范圍，需要調整垂直刻度或使用更合適的探頭。

　　三、GND耦合(接地耦合)

　　GND耦合方式將輸入端直接接地，將輸入信號強制為零。這主要用于觀察示波器的基線，以及在某些特殊測試中作為參考電平使用。

　　工作原理:將輸入端直接連接到地線，使輸入電壓始終為零。

　　優點:可以方便地檢查示波器的基線是否穩定；在某些特殊測試中，作為參考電平使用。

　　缺點:無法測量任何信號，只能顯示零電平。

　　四、不同應用場景下的選擇

　　選擇合適的信號耦合方式取決于待測信號的特性和測量目的。

　　測量純交流信號:使用AC耦合，可以消除直流偏移的干擾。例如，測量音頻信號、高頻信號等。

　　測量包含直流偏移的交流信號，且直流分量不重要:使用AC耦合，可以突出交流分量。

　　測量包含直流偏移的交流信號，且直流分量很重要:使用DC耦合，可以同時觀察交流和直流分量。例如，測量電源電壓、傳感器輸出等。

　　測量純直流信號:使用DC耦合。

　　檢查示波器基線:使用GND耦合。

　　五、實際案例分析

　　假設需要測量一個包含直流偏移的方波信號。如果使用AC耦合，則只能觀察到方波的交流部分，而忽略其直流偏移。如果使用DC耦合，則可以完整地顯示方波的波形，包括其直流偏移。這在需要精確測量方波的幅度和直流偏移時非常重要。

　　正確的信號耦合方式對于確保是德科技示波器測量的準確性和可靠性至關重要。本文詳細解釋了AC耦合、DC耦合和GND耦合的工作原理、特性和應用場景，并通過實際案例分析，為用戶提供了選擇合適信號耦合方式的指導，最終提升測量效率和數據質量。在實際應用中，用戶應根據待測信號的特性和測量目的選擇合適的耦合方式，以獲得最準確和可靠的測量結果。熟練掌握示波器的信號耦合技術是成為一名熟練的測試工程師的關鍵技能之一，如果您有更多疑問或需求可以關注西安安泰測試哦！非常榮幸為您排憂解難。
