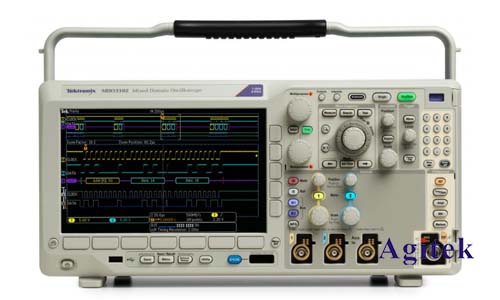

在現代電子測量領域，示波器作為一種必不可少的測試儀器，其采樣模式的選擇直接影響著信號的觀測效果和分析精度。泰克MDO3022混合域示波器擁有多種采樣模式，其中平均采樣模式(Average Sampling Mode)對于處理低信噪比信號具有顯著優勢。本文將重點闡述泰克MDO3022示波器的平均采樣模式，對其工作原理、參數設置、適用場景以及與其他采樣模式的優缺點進行詳細比較和分析。

　　平均采樣模式工作原理

　　平均采樣模式并非通過提高采樣率來提高垂直分辨率，而是通過對多次采集的波形進行平均運算來降低噪聲的影響。其核心思想是利用噪聲的隨機性，通過多次采樣后累加平均，使噪聲在平均過程中相互抵消，從而突出信號的有效成分。每次采集的波形數據都存儲在示波器的存儲器中，然后進行平均運算。平均次數越多，噪聲抑制效果越明顯，信號的信噪比越高，但同時也會增加測試時間。

　　具體來說，假設采集N次波形，每次采樣點為M個，則每個采樣點的平均值計算公式如下：

　　Avg(i)=(x1(i)+x2(i)+...+xN(i))/N(i=1,2,...,M)

　　其中，Avg(i)表示第i個采樣點的平均值，xN(i)表示第N次采集的第i個采樣點的數值。

　　參數設置與優化

　　在泰克MDO3022示波器上，平均采樣模式的參數設置主要包括平均次數和觸發條件。

　　平均次數:這是平均采樣模式中最關鍵的參數，它決定了平均運算的次數。平均次數越多，噪聲抑制效果越明顯，但測試時間也越長。用戶需要根據實際情況選擇合適的平均次數，在噪聲抑制效果和測試時間之間取得平衡。

　　觸發條件:合適的觸發條件對于平均采樣模式至關重要。不合適的觸發條件可能會導致平均結果失真。一般來說，應選擇穩定的觸發信號，確保每次采樣都捕捉到相同的信號周期。

　　此外，其他一些參數如垂直比例、水平比例等也會影響平均采樣結果。用戶需要根據待測信號的特點進行合理的設置，以獲得**的測量效果。例如，過高的垂直比例可能導致信號超出顯示范圍，而過低的垂直比例則可能降低噪聲抑制的有效性。

　　適用場景及案例分析

　　平均采樣模式特別適用于處理低信噪比信號，例如測量低電平信號、檢測微弱周期性信號等。例如，在測量低頻噪聲較大的電源紋波時，平均采樣模式可以有效地抑制噪聲，清晰地顯示出電源紋波的波形。

　　案例一:測量低電平的傳感器信號，由于傳感器輸出信號微弱，容易受到環境噪聲的干擾。使用平均采樣模式可以有效地抑制噪聲，提高信號的信噪比，從而準確測量傳感器信號。

　　案例二:分析重復性信號中的微小缺陷，例如在分析重復出現的脈沖信號時，平均采樣模式可以平均掉隨機噪聲，從而突出顯示信號中微小的缺陷或異常。

　　與其他采樣模式的比較

　　泰克MDO3022示波器還提供了其他采樣模式，例如實時采樣、等效時間采樣等。與其他采樣模式相比，平均采樣模式的優點在于其強大的噪聲抑制能力，但其缺點是測試時間較長，不適用于觀測非周期性或瞬態信號。實時采樣模式則適合于觀測快速變化的信號，而等效時間采樣模式則適合于觀測高頻信號。用戶需要根據實際需求選擇合適的采樣模式。

　　泰克MDO3022示波器的平均采樣模式是一種有效的噪聲抑制技術，可以顯著提高低信噪比信號的測量精度。理解其工作原理和參數設置，并結合實際應用場景選擇合適的參數，可以有效提升信號分析效率和精度。然而，用戶需要權衡噪聲抑制效果和測試時間，選擇最合適的平均次數。在實際應用中，合理選擇采樣模式并結合其他信號處理技術，可以獲得更準確、更有效的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
