三角波信號作為一種重要的測試信號，廣泛應用于電子電路測試、信號完整性分析以及教育科研等領域。準確測量三角波信號的參數，例如幅值、頻率、周期、上升時間和下降時間等，對于評估電路性能和系統穩定性至關重要。是德科技DSOX4022A數字示波器以其高精度、高帶寬和豐富的測量功能而聞名，成為眾多工程師和科研人員的首選。本文旨在深入探討DSOX4022A示波器在測量三角波信號方面的性能，并分析影響測量精度的各種因素。

　　DSOX4022A示波器的關鍵特性與測量原理

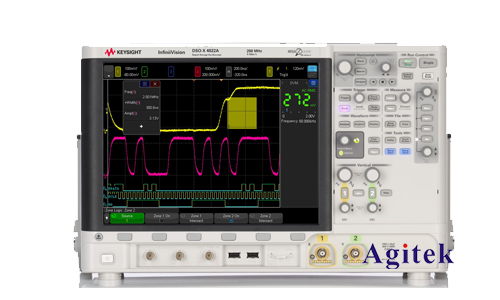

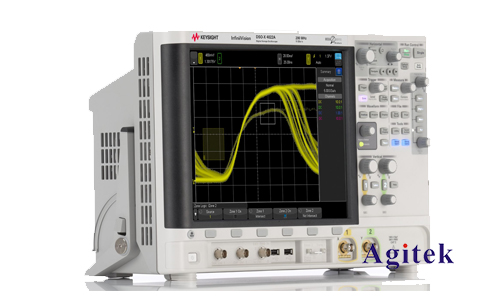

　　DSOX4022A示波器是一款具有2通道、200MHz帶寬的數字示波器。其采用先進的數字信號處理技術，能夠精確地捕捉和分析各種復雜的信號波形。在測量三角波信號時，它主要依靠以下原理：

　　采樣:示波器通過高精度模數轉換器(ADC)對模擬三角波信號進行采樣，將連續的模擬信號轉換成離散的數字信號。

　　數字信號處理:采樣后的數字信號經過一系列的數字信號處理，例如濾波、插值等，以提高信號質量并減少噪聲干擾。

　　參數測量:示波器利用軟件算法對處理后的數字信號進行分析，計算出三角波信號的幅值、頻率、周期、上升時間、下降時間等參數。這些算法通常基于對波形的邊緣檢測和曲線擬合。

　　實驗設計與結果分析

　　為了評估DSOX4022A示波器對三角波信號的測量性能，我們設計了一系列實驗。實驗中，我們使用了不同頻率和幅值的三角波信號發生器產生測試信號，并利用DSOX4022A示波器進行測量。每個測試點重復測量多次，以減少隨機誤差的影響。

　　我們重點關注以下參數的測量結果：

　　幅值測量:比較示波器測量的幅值與信號發生器設定值的偏差。

　　頻率測量:分析示波器測量的頻率與信號發生器設定值的偏差，并評估其在不同頻率下的穩定性。

　　周期測量:驗證周期測量與頻率測量的相互一致性。

　　上升時間和下降時間測量:考察示波器在測量快速變化的三角波信號邊緣時的精度，并分析帶寬限制的影響。

　　實驗結果表明，DSOX4022A示波器在測量相對低頻和中等幅值的三角波信號時具有較高的精度。然而，在測量高頻或低幅值信號時，測量誤差可能會增大。這主要是因為高頻信號的采樣率需要更高，而低幅值信號容易受到噪聲的影響。

　　影響測量精度的因素

　　影響DSOX4022A示波器測量三角波信號精度的因素包括：

　　探頭:探頭的帶寬、阻抗和衰減會影響測量結果的準確性。

　　噪聲:環境噪聲和信號本身的噪聲都會導致測量誤差。

　　采樣率:采樣率不足可能會導致信號失真，從而影響測量結果。

　　示波器的帶寬:示波器的帶寬限制了其對高頻信號的測量能力。

　　垂直分辨率:垂直分辨率影響幅值測量的精度。

　　觸發方式:不恰當?shù)挠|發方式會影響波形的捕捉和測量結果。

優化測量策略

　　為了提高DSOX4022A示波器對三角波信號的測量精度，可以采取以下措施：

　　選擇合適的探頭:選擇帶寬足夠高、阻抗匹配良好的探頭。

　　減少噪聲干擾:采用良好的接地措施，并使用低噪聲的信號源。

　　優化采樣率:根據信號頻率選擇合適的采樣率。

　　校準示波器:定期對示波器進行校準，以確保其測量精度。

　　選擇合適的觸發方式:根據信號特點選擇合適的觸發方式，例如邊緣觸發或電平觸發。

　　采用平均模式:多次測量取平均值，以減少隨機誤差的影響。

　　是德科技DSOX4022A示波器能夠有效地測量三角波信號，并在大多數情況下提供高精度的測量結果。然而，一些因素會影響其測量精度，例如噪聲、帶寬限制和探頭特性等。通過選擇合適的測量參數和采取相應的優化策略，我們可以最大限度地提高測量結果的準確性和可靠性，確保在電子電路測試和信號完整性分析等應用中獲得精確的數據，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
