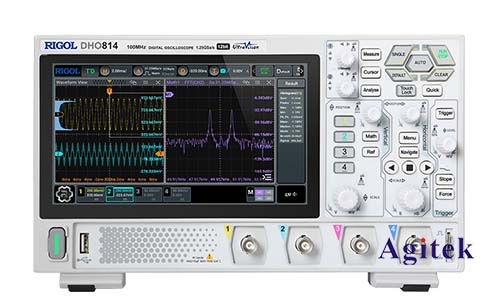

儀器準備與設置

　　在進行放大波形測量之前，需要仔細準備并正確設置普源示波器。首先，確保示波器已連接電源并處于正常工作狀態。選擇合適的測量通道，根據放大波形的幅度和頻率范圍，合理設置垂直刻度（V/div）和水平刻度（時間/div）。垂直刻度過大或過小都會影響測量精度，應使波形在屏幕上占據足夠的空間，便于觀察細節。水平刻度則需要根據波形的頻率和周期選擇合適的范圍，以便清晰地觀察波形的完整周期。

　　此外，需要根據實際情況選擇合適的耦合方式（DC、AC或GND）。DC耦合會顯示直流分量和交流分量，而AC耦合則會濾除直流分量，僅顯示交流分量。GND則用于將通道接地，方便進行參考電壓的校準。一些普源示波器還具備自動設置功能，可以根據輸入信號自動調整垂直和水平刻度，方便快速測量。但是，為了獲得更高的精度，建議手動調整參數，以獲得**的顯示效果。

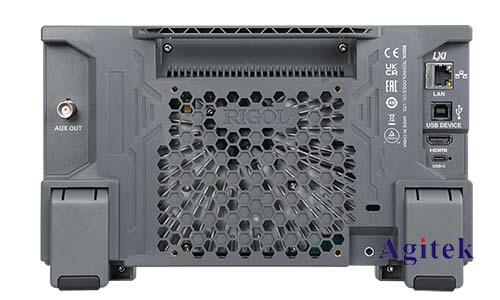

　　探頭選擇與連接

　　探頭的選擇對于精確測量放大波形至關重要。普源示波器通常兼容多種類型的探頭，例如被動探頭、有源探頭和高壓探頭等。選擇探頭時，需要考慮以下幾個因素：

　　探頭帶寬:探頭帶寬必須高于被測信號的最高頻率，否則會造成信號衰減和失真。

　　探頭輸入阻抗:探頭輸入阻抗應與被測電路的輸出阻抗匹配，以避免信號反射和失真。阻抗失配會導致測量結果不準確。

　　探頭衰減比:根據信號幅度選擇合適的衰減比，避免信號過載。衰減比過小可能導致示波器輸入過載，而衰減比過大則會降低測量精度。

　　正確連接探頭也是關鍵步驟。確保探頭牢固地連接到示波器的輸入通道和被測電路的測試點。避免松動連接，這會導致接觸不良，產生噪聲和測量誤差。

　　放大波形測量方法

　　測量放大波形的方法取決于具體的需求和波形的特性。常見的測量方法包括：

　　幅度測量:使用示波器的光標測量功能，精確測量波形的峰峰值、峰值、平均值和有效值等參數。

　　時間測量:測量波形的周期、上升時間、下降時間和脈寬等參數。一些普源示波器還具備自動測量功能，可以自動計算這些參數。

　　相位測量:測量兩個或多個信號之間的相位差。此功能對于測量放大電路的相移至關重要。

　　頻率測量:利用示波器的FFT功能分析波形的頻譜，得到其主要頻率成分。

　　誤差分析與數據處理

　　示波器測量結果總會存在一定的誤差。常見的誤差來源包括：

　　探頭誤差:探頭的帶寬、輸入阻抗和衰減比等參數都會影響測量精度。

　　示波器誤差:示波器的帶寬、采樣率和垂直分辨率等參數也會造成誤差。

　　環境噪聲:環境中的電磁干擾會影響測量結果。

　　接地不良:不良的接地會引入噪聲和誤差。

　　為了減少誤差，需要采取以下措施：

　　選擇合適的探頭:選擇帶寬足夠高、輸入阻抗匹配且衰減比合適的探頭。

　　屏蔽干擾:使用屏蔽線和接地措施，減少環境噪聲的干擾。

　　多次測量:進行多次測量，取平均值，以減少隨機誤差的影響。

　　進行誤差修正:根據探頭和示波器的規格說明，進行必要的誤差修正。

　　高級測量功能與應用

　　許多普源示波器都配備了高級測量功能，例如自動測量、波形數學運算、存儲和回放等。熟練掌握這些功能可以極大地提高測量效率和精度。例如，可以利用波形數學運算功能對兩個波形進行比較，分析放大電路的增益和相移。

　　此外，普源示波器還可用于測量各種類型的放大波形，例如正弦波、方波、三角波以及復雜的非周期性波形。根據波形的特性選擇合適的測量方法和參數設置，才能獲得準確可靠的測量結果。

　　精確測量放大波形是電子技術領域一項重要的基本技能。熟練掌握普源示波器的使用方法、理解探頭選擇和測量方法的技巧，以及掌握誤差分析和數據處理方法，對于提高測量精度和工作效率至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
