泰克示波器作為業界領先的測試測量儀器，其強大的功能遠不止簡單的波形顯示。其中，雙通道相減功能是提升測試精度和效率的重要工具。它能夠?qū)蓚€通道的波形進行數學運算，從而提取出感興趣的信號或消除干擾信號，廣泛應用于各種電子電路的測試和分析中。本文將深入探討泰克示波器雙通道相減功能的各個方面，并提供實際應用案例。

　　雙通道相減功能原理

　　泰克示波器的雙通道相減功能基于簡單的數學運算：將通道1的波形數據減去通道2的波形數據，得到一個新的波形，顯示在屏幕上或存儲為數據文件。這個過程并非簡單的像素級減法，而是基于采樣點的時間和幅度進行精確計算。泰克示波器內部的高精度ADC（模數轉換器）和強大的數字信號處理能力確保了相減結果的準確性。值得注意的是，為了獲得理想的相減結果，兩個通道的波形需要具有良好的時間同步性，這可以通過示波器的觸發功能來實現。如果兩個通道的采樣率不同，示波器會進行必要的插值或降采樣操作，以確保數據的一致性。

　　不同泰克示波器型號的操作步驟

　　泰克示波器的不同型號在操作界面和菜單結構上略有差異，但雙通道相減功能的基本操作流程大致相同。一般步驟如下：

　　1.連接信號:將待測信號分別連接到示波器的通道1和通道2。

　　2.觸發設置:設置合適的觸發條件，確保兩個通道的波形能夠同步采集。

　　3.數學運算:進入示波器的數學運算菜單，選擇“通道1-通道2”或類似的選項。具體操作可能需要在屏幕菜單中選擇“Math”，然后選擇相應的運算方式。部分型號可能需要預先定義一個數學運算通道（例如，Math 1）。

　　4.波形顯示:示波器將顯示通道1和通道2相減后的結果波形。

　　5.參數測量:對相減后的波形進行參數測量，例如幅值、頻率、周期等。

　　以下分別以泰克MSO5000系列和TBS2000系列為例，簡述其操作流程差異：

　　MSO5000系列:通常采用觸摸屏操作，界面直觀，數學運算菜單清晰易尋。用戶可以方便地選擇不同的數學運算模式，并對結果進行詳細的設置。

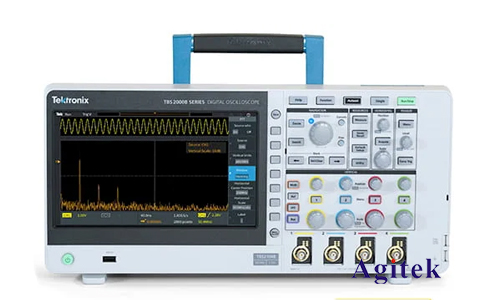

　　TBS2000系列:部分型號可能采用按鍵式操作，需要通過菜單導航進行操作。數學運算功能可能隱藏在更深的菜單層級中，需要仔細查找。

　　雙通道相減功能的應用場景

　　泰克示波器的雙通道相減功能在眾多領域都有廣泛應用，例如：

　　噪聲消除:如果信號中混雜了噪聲，可以將含有噪聲的信號連接到通道1，將相同的噪聲信號（或者一個干凈的參考信號）連接到通道2，則相減后即可有效消除噪聲，提取出純凈的信號。

　　共模信號消除:在差分信號測量中，雙通道相減可以有效地消除共模噪聲，提高測量精度。

　　波形比較:通過將兩個相似的波形分別連接到兩個通道，然后相減，可以直觀地比較兩個波形的差異，方便進行故障診斷。

　　失真分析:可以將原始信號與經過放大器或其他電路處理后的信號進行相減，從而分析電路的失真特性。

　　電路響應分析:可以將激勵信號與電路輸出信號進行相減，分析電路的頻率響應或階躍響應。

　　五、高級技巧與注意事項

　　精確的觸發:準確的觸發設置對于獲得精確的相減結果至關重要。應根據實際情況選擇合適的觸發方式和觸發電平。

　　阻抗匹配:為了避免信號反射和失真，應注意信號源和示波器輸入阻抗的匹配。

　　帶寬限制:示波器的帶寬會影響相減結果的精度，選擇帶寬足夠的示波器非常重要。

　　采樣率:選擇合適的采樣率可以提高測量精度，但過高的采樣率會增加數據處理的負擔。

　　泰克示波器的雙通道相減功能是一個功能強大的工具，能夠極大地提高測試和測量效率，并改善測試結果的精度。通過熟練掌握其使用方法和技巧，可以有效地解決各種電子電路測試中的難題，并深入了解電路的特性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
