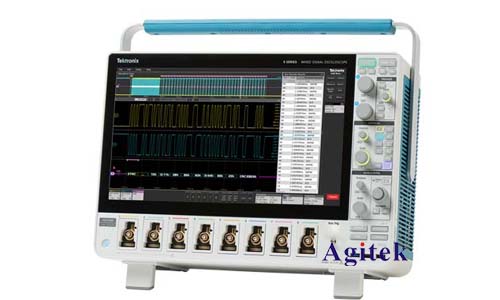

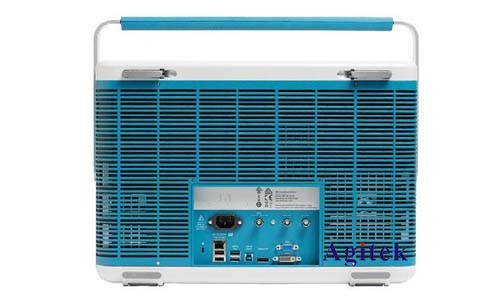

泰克MSO68B混合信號示波器憑借其強大的功能和高性能，成為高速數字信號完整性分析的理想工具。其精確的測量能力和豐富的分析功能，使其在眼圖測量方面具有顯著優勢。本文將詳細探討如何利用泰克MSO68B示波器進行眼圖測量，涵蓋從儀器設置到結果分析的全過程，并對一些關鍵參數進行深入解讀。

　　儀器準備與連接

　　在進行眼圖測量之前，需要確保示波器與被測設備正確連接。這包括選擇合適的探頭，以匹配被測信號的帶寬和幅度。對于高速數字信號，通常需要使用高帶寬、低電容的差分探頭或單端探頭，并根據探頭的阻抗進行阻抗匹配，以最大限度地減少信號反射和畸變。連接過程務必謹慎，避免接地不良或探頭損壞導致測量誤差。連接完成后，需要檢查信號連接的完整性，確保信號路徑沒有干擾。

　　MSO68B示波器的觸發設置至關重要。正確的觸發方式能夠確保眼圖的穩定性和準確性。常見的觸發方式包括邊沿觸發、脈沖寬度觸發和模式觸發。選擇合適的觸發方式取決于被測信號的特點。例如，對于周期性信號，邊沿觸發較為適用；對于非周期性信號，則可能需要使用脈沖寬度觸發或模式觸發。觸發電平的設置也需要根據信號的幅度進行調整，以確保能夠穩定觸發，并捕捉到足夠多的信號周期。此外，觸發保持時間和預觸發時間也需要根據具體情況進行設置，以確保能夠觀察到足夠的信號波形。

　　眼圖測量設置

　　MSO68B示波器提供了豐富的眼圖測量功能，用戶可以通過菜單或按鍵操作進行設置。首先需要選擇合適的測量模式，例如自動測量或手動測量。自動測量模式能夠自動進行各種參數的測量，例如眼高、眼寬、均方根抖動等。手動測量模式則允許用戶手動選擇測量點和區域，更加靈活。

　　其次，需要設置眼圖的顯示參數，例如水平和垂直比例尺、觸發方式和觸發電平。合適的比例尺能夠清晰地顯示眼圖的細節，而正確的觸發設置則能夠保證眼圖的穩定性。此外，MSO68B還提供了多種眼圖顯示模式，例如標準眼圖、疊加眼圖和平均眼圖等。不同的顯示模式適用于不同的應用場景。例如，疊加眼圖能夠顯示多個信號的疊加效果，而平均眼圖則能夠減少噪聲的影響，提高測量精度。

　　關鍵參數分析

　　眼圖測量結果包含多個關鍵參數，這些參數反映了信號的質量和性能。以下是一些重要的參數及其解讀：

　　眼高(Eye Height):代表信號的噪聲容限，眼高越高，信號的抗噪聲能力越強。眼高直接關系到系統的誤碼率(BER)。

　　眼寬(Eye Width):代表信號的定時裕度，眼寬越寬，系統對定時誤差的容忍度越高。

　　均方根抖動(RMS Jitter):反映信號的定時誤差，抖動越大，信號的穩定性越差。抖動通常分為周期性抖動和隨機抖動。

　　上升時間(Rise Time)和下降時間(Fall Time):反映信號的轉換速度，過慢的上升/下降時間會導致信號失真。

　　過沖(Overshoot)和下沖(Undershoot):反映信號的振鈴現象，過大的過沖/下沖會影響信號的完整性。

　　MSO68B示波器能夠自動測量這些參數，并以表格或圖形方式顯示結果。用戶可以根據這些參數判斷信號的質量，并進行相應的優化。

　　高級分析功能

　　除了基本的測量功能，MSO68B示波器還提供了一些高級分析功能，例如抖動分析、碼間干擾(ISI)分析和信號完整性分析等。這些功能可以更深入地分析信號的質量，并幫助用戶識別和解決信號完整性問題。

　　例如，抖動分析可以將抖動分解為不同的成分，例如周期性抖動和隨機抖動，并分析其對信號質量的影響。ISI分析可以評估碼間干擾對信號的影響，并幫助用戶優化信號傳輸路徑。

　　泰克MSO68B示波器提供了強大的眼圖測量和分析功能，能夠幫助用戶高效地進行高速數字信號完整性分析。通過正確的儀器設置、合理的測量參數選擇和對關鍵參數的深入分析，用戶可以準確評估信號質量，并進行相應的優化，確保系統的可靠性和穩定性。熟練掌握MSO68B示波器的眼圖測量功能，對于高速數字電路的設計和調試至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
