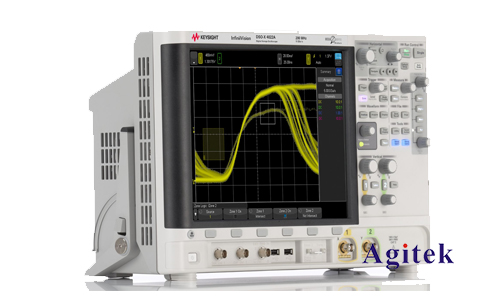

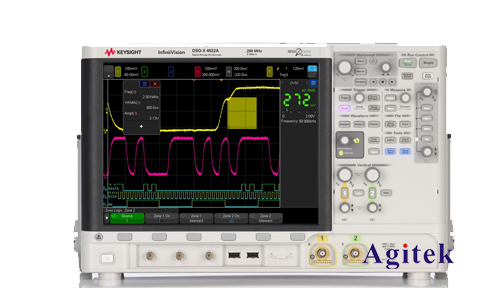

是德科技（Keysight）DSOX4022A示波器是一款廣泛應用于電子工程、科研和教育領域的常用儀器。熟練掌握其波形讀取方法對于準確分析電路特性至關重要。下文將詳細講解DSOX4022A示波器讀取波形數據的多種方法。

　　一、DSOX4022A示波器基本操作及界面介紹

　　在開始講解波形讀取方法之前，我們先簡要回顧DSOX4022A示波器的一些基本操作和界面元素。熟悉這些元素是進行有效數據讀取的前提。

　　電源開關和自檢:確保示波器已正確連接電源并完成自檢。開機后，屏幕將顯示主菜單界面，顯示當前通道設置、時間刻度、觸發條件等信息。

　　通道選擇與設置:DSOX4022A擁有多個通道（通常為4個），用戶可以根據需要選擇要觀察的信號通道，并設置垂直刻度（電壓范圍）、耦合方式（AC/DC）以及探頭增益等參數。這些設置會直接影響波形的顯示效果。

　　時間刻度設置:水平刻度控制著時間軸的顯示范圍，用戶可以調節時間刻度，放大或縮小波形的時間范圍，以便更清晰地觀察細節或整體趨勢。

　　觸發設置:觸發功能是確保波形穩定顯示的關鍵。用戶需要根據被測信號的特點選擇合適的觸發類型（例如，邊沿觸發、脈沖寬度觸發等），觸發電平以及觸發源。

　　測量功能:DSOX4022A內置多種自動測量功能，例如峰峰值、平均值、均方根值、頻率、周期等。這些功能可以快速獲取波形的關鍵參數。

　　二、DSOX4022A示波器波形讀取的幾種方法

　　DSOX4022A示波器提供多種讀取波形數據的方法，以滿足不同用戶的需求：

　　1.手動讀取波形參數:這是最基本的方法，直接從示波器屏幕上讀取波形的各種參數。通過調整時間刻度和垂直刻度，可以精確地測量波形的幅度、周期、頻率等。例如，通過測量?jī)蓚€(gè)相鄰波峰之間的時間間隔，可以計算出信號的周期，再根據公式f=1/T計算出頻率。

　　2.利用示波器內置的自動測量功能:DSOX4022A內置多種自動測量功能，用戶只需選擇需要測量的參數，示波器就會自動計算并顯示結果。這大大簡化了測量過程，提高了效率。用戶可以同時測量多個參數，如峰峰值、平均值、上升時間、下降時間等。

　　3.使用示波器的軟件功能進行波形分析:是德科技通常會提供相應的軟件，例如Keysight InfiniiVision軟件，可以連接到DSOX4022A示波器，進行更深入的波形分析。軟件可以將波形數據導出為各種格式（例如CSV、BMP），方便用戶進行后續處理和分析。軟件還提供更高級的測量和分析功能，例如FFT分析、頻譜分析等。

　　4.使用示波器的USB接口導出數據:DSOX4022A通常配備USB接口，用戶可以通過USB接口將波形數據導出到電腦，然后使用其他的數據處理軟件進行分析。這提供了更大的靈活性，可以利用各種專業的數據分析工具進行更復雜的分析。

　　三、注意事項和技巧

　　探頭校準:使用探頭之前務必進行校準，確保測量的準確性。

　　正確的設置:根據被測信號的特點選擇合適的通道設置、時間刻度和觸發條件。

　　避免過載:避免輸入信號超過示波器的測量范圍，以免造成測量誤差或損壞儀器。

　　地線連接:確保正確的接地連接，以避免噪聲干擾。

　　熟練掌握軟件操作:充分利用示波器配套的軟件功能，可以極大提高工作效率。

　　熟練掌握DSOX4022A示波器波形讀取方法對于電子工程師和科研人員至關重要。以上詳細介紹了多種波形讀取方法，并提供了相關的操作步驟和技巧，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
