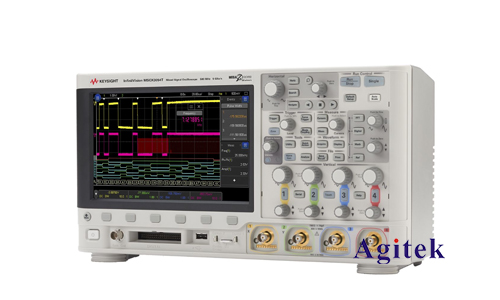

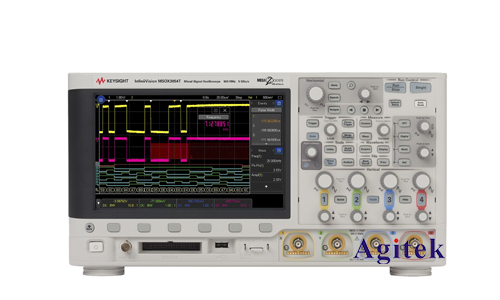

安捷倫示波器以其卓越的性能和廣泛的應用而聞名，其雙通道數據采集功能更是許多科研和工程項目的關鍵環節。下面將詳細講解如何利用安捷倫示波器有效地讀取并記錄兩路信號數據，并涵蓋各種設置選項。

　　一、硬件連接與通道設置

　　首先，確保您的安捷倫示波器已正確連接到被測設備，并使用合適的探頭。探頭的選擇取決于被測信號的類型和幅度。連接好后，需要在示波器的用戶界面上進行通道設置。這通常包括：

　　通道選擇:選擇需要采集數據的通道，例如CH1和CH2。這通常可以通過點擊相應的通道按鈕或在菜單中進行選擇。

　　耦合方式:選擇合適的耦合方式，例如DC、AC或GND。DC耦合用于測量直流和交流信號，AC耦合用于測量交流信號并濾除直流分量，GND則將通道接地。選擇錯誤的耦合方式可能導致測量結果不準確甚至損壞儀器。

　　垂直比例(V/div):設置每個垂直刻度的電壓值，確保信號的幅度在顯示屏上清晰可見，并避免信號失真或削波。需要根據被測信號的幅度進行調整，過大或過小都會影響測量精度。

　　垂直偏移(V):調整信號在屏幕上的垂直位置，方便觀察和測量。

　　帶寬限制:根據需要選擇帶寬限制，可以減少噪聲的影響，但也會限制可測量的最高頻率。通常情況下，除非有特殊需求，建議使用示波器的全帶寬。

　　阻抗:選擇合適的輸入阻抗，通常為50Ω或1MΩ。50Ω阻抗常用于高頻信號測量，以減少信號反射；1MΩ阻抗則適用于大多數低頻信號測量。

　　二、觸發設置

　　正確的觸發設置是確保準確采集數據的關鍵。觸發設置決定了示波器何時開始采集數據。常用的觸發類型包括：

　　邊緣觸發:根據特定電平的上升沿或下降沿觸發。需要設置觸發通道、觸發電平和觸發斜率。

　　脈沖寬度觸發:根據脈沖寬度觸發。

　　視頻觸發:用于采集視頻信號。

　　軟件觸發:通過軟件指令觸發。

　　選擇合適的觸發類型并進行相應的參數設置，例如觸發電平、觸發源等，可以確保示波器在預期的信號出現時開始采集數據，避免錯過關鍵信息或采集到無關數據。不正確的觸發設置可能會導致無法捕捉到感興趣的信號或者采集到大量噪聲數據。

　　三、數據采集與保存

　　設置完成后，可以通過示波器的“采集”按鈕或菜單開始采集數據。安捷倫示波器通常提供多種采集模式，例如：

　　單次采集:只采集一次數據。

　　自動采集:連續采集數據。

　　平均采集:多次采集數據的平均值，可以有效降低噪聲的影響。

　　采集完成后，需要將數據保存。安捷倫示波器通常支持多種數據格式，例如CSV、DAT等，方便用戶在其他軟件中進行分析處理。保存時，應選擇合適的文件夾和文件名，并做好相應的注釋，以便日后查找和分析。

　　四、數據分析與處理

　　采集到的數據可以通過安捷倫示波器自帶的軟件進行分析，也可以導出到其他數據分析軟件，例如MATLAB、LabVIEW等，進行更深入的分析。這包括：

　　測量:進行各種測量，例如峰峰值、均方根值、頻率等。

　　波形數學運算:對波形進行數學運算，例如加法、減法、乘法等。

　　FFT分析:進行快速傅里葉變換，分析信號的頻譜特性。

　　五、常見問題及解決方法

　　在使用安捷倫示波器進行雙通道數據采集的過程中，可能會遇到一些常見問題，例如：

　　信號顯示不完整或失真:檢查垂直比例、垂直偏移和帶寬限制設置。

　　無法觸發:檢查觸發設置，例如觸發電平、觸發源和觸發類型。

　　數據采集失敗:檢查示波器的連接和設置，確保儀器工作正常。

　　熟練掌握安捷倫示波器雙通道數據采集與設置，需要對儀器的各項功能有深入的了解。通過合理的設置和操作，可以有效地采集并分析兩路信號數據，為科研和工程項目提供可靠的數據支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
