矢網的校準原理其實很簡單，就是通過已知的標準件來測量系統的誤差，然后用這些誤差去補償實際測量。

　　今天我們將從原理上簡單解釋一下矢量網絡分析儀的校準，幫助大家更好地理解它的意義。

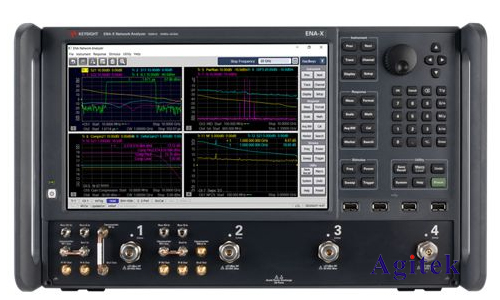

　　首先，我們簡要介紹一下矢量網絡分析儀。

　　VNA是一種測試射頻和微波系統中網絡參數的精密儀器，尤其是S參數。這些參數描述了網絡中信號的反射和透射行為。例如，S11表示輸入端口的反射系數，S21表示從輸入到輸出的透射系數。通過這些參數，我們可以分析設備在不同頻率下的性能。

　　為什么要進行校準？

　　VNA雖然精確，但在測量過程中，系統中的不理想因素，如連接器損耗、饋線誤差、反射波干擾等，都會引入測量誤差。校準的目的是通過消除這些系統誤差，確保測量結果與實際設備特性匹配。這不僅提高了測量的準確性，還能保證在不同測試條件下的結果一致性。

　　矢網的誤差主要分為三類：

　　直通誤差：包括連接器、傳輸線的損耗和不完美性。

　　反射誤差：由于不匹配導致的反射波干擾。

　　漏泄誤差：端口之間的信號泄漏造成的影響。

　　通過校準，我們可以將這些誤差最小化，從而提高測量的精度。最常見的校準方法之一是SOLT校準，也就是開路、短路、負載和直通校準。這種校準方法通過四種標準件來補償不同的誤差。

　　SOLT校準原理

　　開路校準：用于補償端口在開路情況下的反射誤差。因為理論上開路時應沒有反射信號，任何測到的信號都是誤差。

　　短路校準：用于補償端口在短路情況下的反射誤差。短路時理論上應有最大的反射信號，任何偏差都是系統誤差。

　　負載校準：用于補償端口在匹配負載下的誤差，通常使用50歐姆的標準負載，理想情況下應沒有反射。

　　直通校準：用于補償兩個端口之間的傳輸誤差，校準直通路徑上的損耗和相位偏移。

　　除了SOLT，還有其他校準方法，例如TRL校準和ECal校準。不同方法適用于不同的測量場景：

　　TRL（傳輸、反射、負載）校準：適合高頻段測量，尤其在微波頻率下效果更好。

　　ECal校準：使用電子校準模塊，操作更簡便，適合頻繁校準的場合。

　　校準不僅讓測量結果更加準確，還能確保你在不同設備和環境下的測量具有一致性和可重復性。這對于精確分析射頻和微波系統的性能至關重要。

　　總結來說，VNA校準是通過已知標準件來測量并補償系統誤差，確保測量結果的準確性。

　　無論你是新手還是有經驗的工程師，理解校準的原理和方法都是確保測量精度的關鍵。
