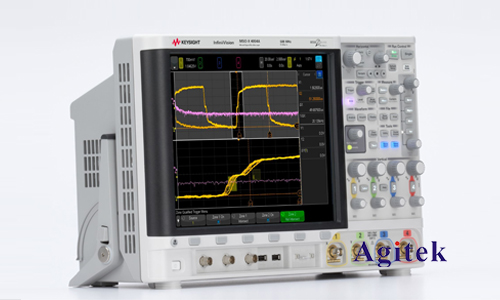

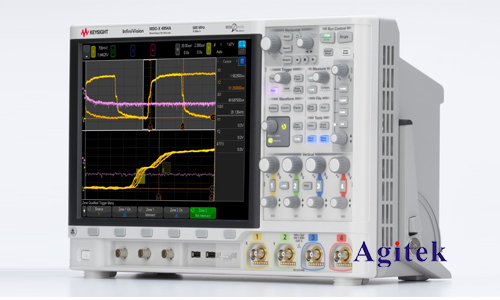

是德科技（Keysight）MSOX4024A示波器憑借其出色的性能和豐富的功能，成為眾多工程師和科研人員的首選。然而，要充分發揮其潛力，熟練掌握波形調節技巧至關重要。本文將詳細闡述MSOX4024A示波器的波形調節方法，涵蓋各個關鍵參數的設置和調整，并結合實際應用場景進行分析，幫助用戶高效地進行信號分析和測量。

　　一、垂直調節：精準捕捉信號細節

　　垂直調節主要控制波形在屏幕上的垂直縮放比例和位置。MSOX4024A提供了多種方式進行垂直調節：

　　垂直刻度(Vertical Scale):通過旋鈕或按鍵調整垂直刻度（Volt/div），改變每個垂直格代表的電壓值。較大的刻度適用于觀察大振幅信號，而較小的刻度則用于觀察微小細節。精確的刻度設置對于準確測量信號幅度至關重要。用戶應根據信號特性選擇合適的刻度，確保波形清晰地顯示在屏幕上，又不至于過于放大或縮小。

　　垂直位置(Vertical Position):通過旋鈕或按鍵調整波形在屏幕上的垂直位置。這有助于將波形移至屏幕中心，方便觀察和測量。在多通道測量時，合理的垂直位置設置可以避免波形重疊，提高觀測效率。尤其在觀察低電平信號時，調整垂直位置可以將其從噪聲中分離出來，方便觀察其細節。

　　耦合方式(Coupling):MSOX4024A提供了多種耦合方式，包括直流耦合(DC)、交流耦合(AC)和接地(GND)。直流耦合顯示信號的直流分量和交流分量，交流耦合則濾除直流分量，僅顯示交流分量。接地模式則將輸入信號接地，用于校準和觀察基線。選擇合適的耦合方式取決于被測信號的特性。例如，觀察直流偏置的信號需要使用直流耦合；觀察包含大量低頻噪聲的交流信號，則交流耦合可以有效地濾除直流漂移。

　　二、水平調節：精確控制時間尺度

　　水平調節主要控制波形在屏幕上的水平縮放比例和位置，決定了顯示的時間跨度和時間精度。

　　時間刻度(Time Scale):通過旋鈕或按鍵調整時間刻度（sec/div），改變每個水平格代表的時間長度。較大的時間刻度適用于觀察低頻信號的整體形態，而較小的時間刻度則用于觀察高頻信號的細節。正確設置時間刻度是觀察信號時間特征的關鍵。

　　水平位置(Horizontal Position):通過旋鈕或按鍵調整波形在屏幕上的水平位置，方便觀察波形的特定部分。這在觀察信號的特定細節或觸發事件后延時部分時尤為重要。

　　觸發方式(Triggering):觸發功能決定了波形顯示的起始點。MSOX4024A提供了多種觸發模式，包括邊沿觸發、脈沖寬度觸發、視頻觸發等。選擇合適的觸發模式以及精確設置觸發電平、觸發源等參數，能夠穩定地捕捉到感興趣的信號部分。觸發設置的合理性直接影響波形的穩定性和可重復性。

　　三、通道設置：靈活處理多路信號

　　MSOX4042A支持多通道測量，用戶可以根據需要選擇不同的通道進行觀測和分析。每個通道都可以獨立進行垂直和水平調節，并設置不同的探頭參數。

　　探頭補償:精確的探頭補償對于保證測量的準確性至關重要。MSOX4024A支持自動探頭補償功能，用戶可以通過簡單的操作完成探頭補償，確保測量結果的可靠性。

　　通道選擇:用戶可以根據需要選擇不同的通道進行觀測和分析，并靈活調整每個通道的顯示參數。

　　數學運算:MSOX4024A支持多種數學運算功能，例如加法、減法、乘法、除法、傅里葉變換等，用戶可以利用這些功能對信號進行更深入的分析。

　　四、高級功能：拓展信號分析能力

　　MSOX4024A還提供了一些高級功能，例如自動測量、FFT分析、協議分析等，進一步增強了其信號分析能力。熟練運用這些功能可以極大提高工作效率和分析精度。例如，自動測量功能可以自動測量信號的幅度、頻率、周期等參數；FFT分析功能可以將時域信號轉換為頻域信號，便于分析信號的頻率成分；協議分析功能則可以對特定協議的信號進行解碼和分析。

　　五、實際應用案例：波形調節在不同場景下的應用

　　在數字電路調試中，需要通過調整垂直刻度和時間刻度，觀察數字信號的上升沿和下降沿，并判斷其是否滿足設計要求。在模擬電路調試中，需要通過調整耦合方式和觸發方式，觀察模擬信號的直流分量和交流分量，并分析其頻率特性。在高速信號測試中，需要使用高帶寬探頭并進行精確的探頭補償，才能準確測量高速信號的參數，
