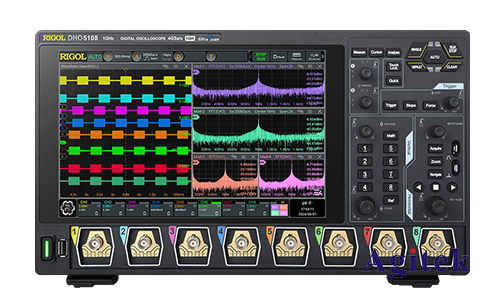

普源DHO5058示波器是一款功能強大的數字示波器，在電子工程領域有著廣泛應用。對于信號幅值測量，DHO5058提供了多種便捷且準確的方法。本文將詳細闡述如何使用DHO5058示波器查看信號幅值，并結合實例進行說明。

　　1.屏幕顯示直接讀取

　　最直觀的方法是直接從示波器屏幕上讀取信號幅值。DHO5058的屏幕上會顯示信號波形，以及相應的垂直刻度值（Volts/Div）。

　　找到信號波形峰值和谷值，并分別記錄對應垂直刻度值。

　　峰值和谷值之差即為信號的峰峰值（Vp-p）。

　　若需要測量信號的有效值（RMS），則需要將峰峰值除以一個系數，通常為0.707。

　　例如，若信號峰值位于2格垂直刻度，谷值位于-1格垂直刻度，垂直刻度值為0.5V/Div，則：

　　峰峰值Vp-p=(2+1)0.5V/Div=1.5V

　　有效值Vrms=Vp-p/2√2≈0.53V

　　2.使用光標測量

　　DHO5058示波器支持使用光標進行精確的幅值測量。通過以下步驟進行操作：

　　打開示波器菜單，選擇“光標”功能。

　　使用旋鈕或觸控屏調節光標的位置，使光標分別指向信號的峰值和谷值。

　　示波器屏幕上會顯示光標所在位置的具體電壓值，將兩個電壓值相減即可獲得峰峰值。

　　3.使用自動測量功能

　　DHO5058示波器內置多種自動測量功能，其中包括：

　　峰峰值(Vp-p)：測量信號的峰峰值。

　　平均值(AVG)：測量信號的平均值。

　　有效值(RMS)：測量信號的有效值。

　　頻率(FREQ)：測量信號的頻率。

　　打開示波器菜單，選擇“測量”功能。

　　選擇需要測量的項目，例如峰峰值，示波器會自動識別信號波形并顯示測量結果。

　　4.使用數學運算功能

　　DHO5058示波器還提供數學運算功能，可以對信號進行各種運算，從而獲得所需的幅值信息。

　　打開示波器菜單，選擇“數學”功能。

　　選擇相應的運算模式，例如“差分”，并選擇要進行運算的信號。

　　示波器會顯示運算結果，例如兩個信號的差值。

　　5.設置幅值顯示單位

　　DHO5058示波器支持多種幅值顯示單位，例如伏特(V)、毫伏(mV)、微伏(μV)等。

　　打開示波器菜單，選擇“設置”功能。

　　在“垂直”選項中，選擇所需的單位。

　　普源DHO5058示波器提供了多種方法查看信號幅值，用戶可以選擇最適合自身需求的方式進行測量。在使用過程中，要注意以下幾點：

　　確保探頭與示波器連接良好，并正確選擇探頭衰減系數。

　　選擇合適的垂直刻度值，以便清晰地顯示信號波形。

　　了解不同幅值測量方法之間的區別，選擇合適的測量方法。

　　熟悉示波器菜單功能，靈活運用各種功能。
