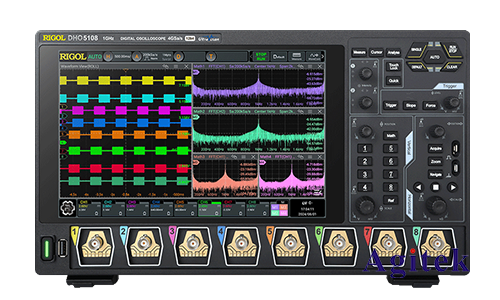

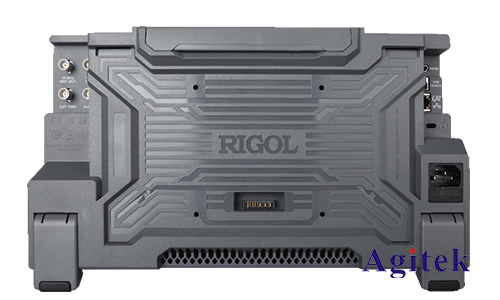

電源紋波是電源供電過程中出現的交流成分，它會影響電路的穩定性和性能，因此需要進行測量和分析。普源MHO5106示波器是一款性能優良的示波器，可以用來精確測量電源紋波。本文將詳細介紹如何使用普源MHO5106示波器測量電源紋波，并結合具體案例進行說明。

　　一、準備工作

　　1.示波器設置:

　　-將示波器接入電源，并打開電源開關。

　　-將示波器的探頭連接到電源的輸出端。

　　-設置示波器的耦合模式為“交流耦合”（AC Coupling），這可以有效濾除直流成分，只顯示交流成分。

　　-調整示波器的時間刻度和電壓量程，以確保紋波信號可以清晰地顯示在屏幕上。

　　2.測試負載:

　　-選擇合適的負載，以模擬實際應用中的負載情況。負載的阻值應與待測電源的輸出電流相匹配。

　　-將負載連接到電源的輸出端。

　　二、測量方法

　　1.直接測量:

　　-將示波器的探頭連接到電源的輸出端，直接觀察示波器屏幕上的信號波形。

　　-通過示波器的測量功能，可以讀取紋波的峰峰值（Vp-p）、頻率和幅值等參數。

　　2.使用示波器的數學功能:

　　-如果需要更精確地測量紋波，可以利用示波器的數學功能。例如，可以使用“FFT”功能對信號進行傅里葉變換，可以分析紋波信號的頻率成分，識別出不同頻率的紋波源。

　　-使用“差分測量”功能可以測量兩個信號之間的差值，可以用來測量電源的紋波抑制比。

　　三、測量結果分析

　　1.紋波峰峰值:

　　-通常以Vp-p表示，代表紋波信號的峰值和谷值之間的電壓差。

　　-測量結果應與電源規格書中指定的紋波指標進行比較。

　　2.紋波頻率:

　　-測量結果可以反映電源紋波的頻率特征。

　　-常見頻率包括：

　　-50Hz/60Hz：電源頻率引起的紋波。

　　-開關頻率：電源開關頻率引起的紋波。

　　-其他頻率：可能存在其他頻率的紋波，需要根據具體情況進行分析。

　　3.紋波幅值:

　　-測量結果反映了紋波信號的幅度大小。

　　-應根據電源規格書和應用場景的要求進行評估。

　　四、實例分析

　　案例:測量一個電源的紋波。

　　步驟:

　　1.將示波器探頭連接到電源輸出端。

　　2.將負載連接到電源輸出端。

　　3.設置示波器的耦合模式為AC耦合，并調整時間刻度和電壓量程。

　　4.觀察示波器屏幕上的信號波形，并記錄紋波的峰峰值、頻率和幅值。

　　5.使用示波器的FFT功能對信號進行傅里葉變換，分析紋波信號的頻率成分。

　　6.分析測量結果，并根據電源規格書和應用場景進行評估。

　　結果:

　　通過以上步驟，可以測量出電源的紋波指標，并根據測量結果進行分析和評估，進而可以判斷電源是否滿足應用需求。

　　五、注意事項

　　1.使用示波器測量電源紋波時，應注意安全，避免觸電。

　　2.選擇合適的探頭和測試方法，以確保測量結果的準確性。

　　3.了解電源的規格書，并與測量結果進行比較，評估電源是否符合要求。

　　普源MHO5106示波器是一款功能強大且易于使用的示波器，它可以用來精確測量電源紋波。本文詳細介紹了使用普源MHO5106示波器測量電源紋波的方法和注意事項，并通過實例分析，闡述了測量結果的分析方法，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
