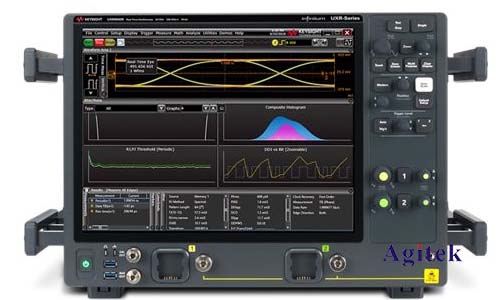

在電子測試領域，安捷倫示波器以其卓越的性能和精準度備受工程師們的青睞。當我們需要測量24V電壓時，安捷倫示波器能為我們提供可靠的測量結果。下面就來詳細介紹如何使用安捷倫示波器測量24V電壓。

　　一、準備工作

　　在開始測量之前，我們需要做好以下準備工作：

　　1.確保安捷倫示波器處于正常工作狀態，檢查其電源連接、探頭連接等是否牢固。

　　2.選擇合適的探頭。對于測量24V電壓，一般可以選擇10X或100X的無源探頭。這些探頭能夠?qū)⒏唠妷盒盘査p到示波器可以安全測量的范圍。

　　3.了解被測電路的特性。包括電路的工作頻率、信號類型等，以便設置合適的示波器參數。

　　二、連接探頭

　　1.將探頭的接地夾連接到被測電路的地端。確保接地良好，以避免測量誤差和干擾。

　　2.將探頭的探針連接到被測電路的24V電壓點。注意探針的接觸要牢固，避免松動導致測量結果不穩定。

　　三、設置示波器參數

　　1.選擇合適的輸入通道。將探頭連接到相應的輸入通道上，并確保通道的耦合方式設置為直流（DC）耦合。這樣可以測量包括直流成分在內的完整電壓信號。

　　2.設置垂直刻度。根據24V電壓的大小，調整示波器的垂直刻度，使信號在屏幕上顯示合適的幅度。一般來說，可以先將垂直刻度設置為較大的值，然后逐漸調整到合適的范圍。

　　3.設置水平刻度。根據被測信號的頻率和時間特性，設置合適的水平刻度，以便清晰地觀察信號的波形。

　　4.觸發設置。選擇合適的觸發方式和觸發級別，以確保示波器能夠穩定地捕獲被測信號。對于測量24V電壓，一般可以選擇邊沿觸發，并將觸發級別設置為略高于24V的電壓值。

　　四、進行測量

　　1.打開被測電路，使24V電壓信號輸入到示波器。

　　2.觀察示波器屏幕上的信號波形。確保信號穩定且清晰可見。

　　3.讀取測量結果。安捷倫示波器通常提供多種測量功能，如峰峰值、平均值、有效值等。根據需要選擇合適的測量參數，并讀取相應的測量結果。

　　五、注意事項

　　1.在測量過程中，要注意安全。避免接觸高壓部分，防止觸電事故的發生。

　　2.確保探頭的衰減倍數正確設置。如果衰減倍數設置錯誤，可能會導致測量結果不準確。

　　3.對于高頻信號，要注意探頭的帶寬限制。如果探頭的帶寬不足，可能會導致信號失真，影響測量結果。

　　4.在測量結束后，及時關閉示波器和被測電路，拔掉探頭，整理好測試設備。

　　總之，使用安捷倫示波器測量24V電壓需要做好充分的準備工作，正確連接探頭，合理設置示波器參數，并注意安全事項。通過以上步驟，我們可以準確地測量24V電壓，為電子電路的設計、調試和故障診斷提供有力的支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
