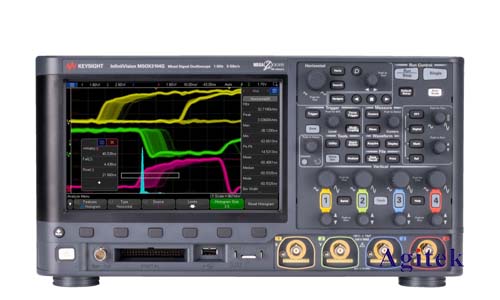

在電子電路設計和調試過程中，紋波測試是不可或缺的一部分。紋波是指在直流信號上疊加的交流信號，其大小和頻率會影響電路的性能和穩定性。是德科技DSOX4054A示波器是一款功能強大、性能可靠的示波器，其豐富的功能和高精度測量能力，使其成為紋波測試的理想工具。

　　一、測試準備

　　在開始測試之前，需要進行以下準備工作：

　　1.確認測試目標:清晰地定義需要測試的信號類型、紋波頻率范圍以及預期測量精度。

　　2.選擇合適的探頭:根據測試信號的頻率和電壓范圍，選擇合適的探頭。

　　3.準備測試環境:確保測試環境穩定，并消除可能對測試結果造成干擾的因素，例如電磁干擾和噪聲。

　　二、示波器設置

　　將DSOX4054A示波器與待測電路連接，并進行以下設置：

　　1.時間刻度:根據紋波頻率范圍選擇合適的時間刻度，確保能夠清晰地觀察到紋波信號。

　　2.電壓刻度:根據信號幅度選擇合適的電壓刻度，保證波形不會超出示波器屏幕。

　　3.觸發方式:選擇合適的觸發方式，例如邊沿觸發或斜率觸發，以確保波形穩定顯示。

　　4.測量參數:根據測試需求選擇需要測量的參數，例如峰峰值、平均值、均方根值等。

　　三、測試方法

　　根據測試需求，可以選擇以下幾種測試方法：

　　1.直接測量法:將示波器探頭連接到信號源輸出端，直接測量紋波信號。

　　2.差分測量法:將示波器探頭分別連接到信號源輸出端和參考點，測量兩點之間的電壓差，從而得到紋波信號。

　　3.FFT分析法:使用示波器的FFT分析功能，將時域信號轉換為頻域信號，分析紋波頻率成分。

　　四、數據分析與結果解讀

　　1.數據記錄:使用示波器的截圖功能或數據存儲功能，記錄測試結果，以便后續分析。

　　2.數據分析:根據測試目標，對測量數據進行分析，例如計算紋波峰峰值、紋波頻率、紋波幅度等。

　　3.結果解讀:將分析結果與預期值進行比較，判斷紋波是否滿足設計要求，并分析原因。

　　五、測試技巧

　　1.探頭補償:為了保證測量精度，需要對探頭進行補償。

　　2.信號接地:確保信號接地良好，避免接地不良導致的測量誤差。

　　3.帶寬限制:選擇合適的探頭和示波器帶寬，避免帶寬不足導致信號失真。

　　4.噪聲抑制:使用示波器的噪聲抑制功能，減少環境噪聲的影響。

　　5.濾波:根據需要使用示波器的濾波功能，去除不必要的頻率成分。

　　利用是德DSOX4054A示波器測試紋波是一個重要的技術，可以幫助工程師準確測量和分析紋波信號，從而提高電路設計和調試的效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
