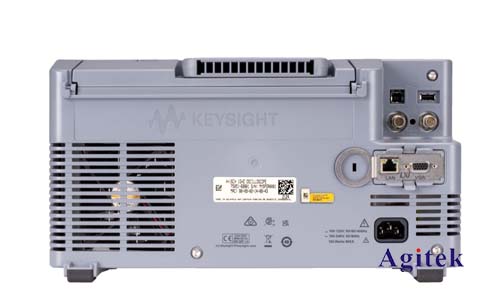

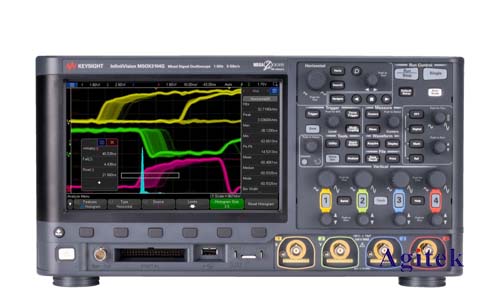

晶振，即石英晶體諧振器，是電子電路中不可或缺的元件，其作用是提供穩定的時鐘頻率，為電路的正常運作提供時間基準。在電路設計與調試過程中，準確測量晶振的波形至關重要，而示波器是完成此項任務的**工具。本文將以是德科技DSOX3054G示波器為例，詳細闡述如何使用示波器測量晶振波形，并介紹相關的操作步驟、注意事項以及典型波形分析方法。

　　一、準備工作

　　在開始測量之前，需要準備以下材料和工具：

　　是德科技DSOX3054G示波器：該示波器具有高帶寬、高采樣率和豐富的測量功能，適用于多種應用場景。

　　被測晶振：確保晶振型號、頻率與電路設計相符。

　　探頭：選擇合適的探頭，例如高頻探頭或示波器自帶的探頭。

　　連接線：用于連接示波器和被測電路。

　　電路板：用于搭建測試電路。

　　二、測量步驟

　　1.連接電路：將被測晶振接入電路板，并根據實際情況選擇合適的連接線。

　　2.連接示波器：將探頭連接到示波器，并用探頭夾具夾住晶振的輸出引腳。

　　3.設置示波器參數：

　　時間刻度：根據晶振頻率，選擇合適的時間刻度，例如：

　　10MHz晶振：時間刻度設置為100ns/div或更小。

　　100kHz晶振：時間刻度設置為10us/div或更小。

　　電壓刻度：根據晶振的輸出電壓，選擇合適的電壓刻度，一般設置為1V/div或更小。

　　觸發方式：選擇合適的觸發方式，例如邊緣觸發或斜率觸發。

　　耦合方式：根據實際情況選擇AC耦合或DC耦合。

　　4.觀察波形：觀察示波器顯示的晶振波形，并根據波形特征進行分析。

　　5.測量參數：使用示波器的測量功能，測量晶振波形的頻率、幅值、占空比等參數。

　　三、典型波形分析

　　晶振波形通常呈現出正弦波或方波形狀。

　　正弦波：正弦波形的特征是周期性變化的電壓，其振幅和頻率是固定的。

　　方波：方波形的特征是具有陡峭的上升沿和下降沿，其占空比是穩定的。

　　四、注意事項

　　探頭影響：探頭的電容和電感會對晶振信號造成一定的衰減和畸變，選擇合適的探頭可以減小這種影響。

　　地線連接：確保示波器的接地線與被測電路的接地線連接良好，避免地線環路產生噪聲。

　　頻率選擇：選擇合適的示波器帶寬，確保可以準確地測量晶振信號的頻率。

　　安全操作：注意示波器的安全操作規程，避免觸電或損壞設備。

　　使用是德DSOX3054G示波器測量晶振波形是電路調試和設計中一項重要的技能。通過合理的連接、設置和波形分析，可以準確地測量晶振的頻率、幅值、占空比等參數，為電路的正常運作提供可靠的保障，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
