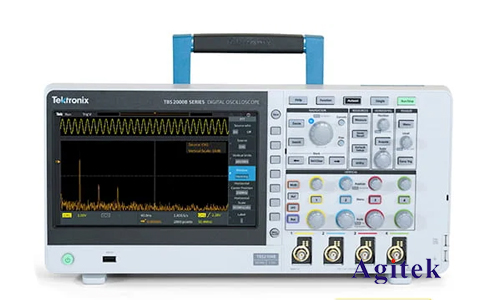

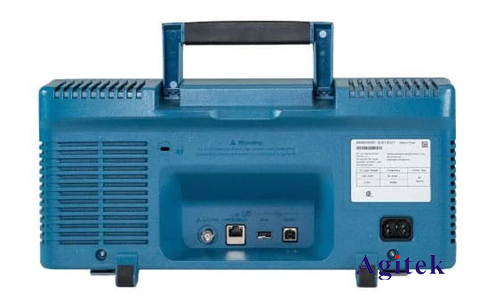

泰克TBS2202B示波器是一款功能強大且易于使用的數字示波器，可用于各種應用，包括測量紋波。紋波是疊加在直流信號上的交流信號，通常出現在電源或其他電子電路中。準確測量紋波對于確保電子設備的穩定性和可靠性至關重要。本文將介紹如何使用泰克TBS2202B示波器測試紋波，并提供詳細的步驟和示例。

　　準備工作

　　1.連接被測電路：將待測電路的信號源連接到示波器的通道1或通道2，確保連接線良好。

　　2.設置觸發模式：為了確保穩定地捕獲紋波信號，建議使用邊緣觸發模式，并將觸發電平設置為略高于紋波信號的最小值。

　　3.設置時間刻度和電壓刻度：根據紋波信號的頻率和幅度調整時間刻度和電壓刻度，以便能夠清晰地觀測到紋波波形。

　　測試步驟

　　1.觀察紋波波形：使用示波器觀察紋波信號的波形，確認信號的周期、幅度和頻率。

　　2.測量紋波幅度：

　　使用示波器的測量功能，選擇“峰峰值”測量模式，測量紋波信號的峰峰值電壓。

　　或者，使用示波器的游標工具，測量紋波波形的峰值和谷值，并計算其差值作為峰峰值電壓。

　　3.測量紋波頻率：使用示波器的測量功能，選擇“頻率”測量模式，測量紋波信號的頻率。

　　4.測量紋波百分比：紋理波百分比是指紋波幅度與直流電壓的比值，可以使用以下公式計算：

　　紋波百分比=(紋波幅度/直流電壓)100%

　　使用示波器測量直流電壓，并將該值代入公式，計算紋波百分比。

　　示例

　　假設您正在測試一個電源的輸出電壓，該電源的直流電壓為12V，紋波信號的峰峰值電壓為100mV，頻率為50Hz。

　　1.觀察紋波波形：使用示波器觀察到一個幅度為100mV、頻率為50Hz的正弦波紋波信號。

　　2.測量紋波幅度：使用示波器的測量功能，測量到紋波信號的峰峰值電壓為100mV。

　　3.測量紋波頻率：使用示波器的測量功能，測量到紋波信號的頻率為50Hz。

　　4.測量紋波百分比：紋波百分比=(100mV/12V)100%=0.83%。

　　使用泰克TBS2202B示波器測試紋波，可以快速準確地測量紋波幅度、頻率和百分比。通過這些參數，可以判斷電源或其他電路的性能是否符合要求。掌握紋波測試方法，對于電子工程師、技術人員等相關人員具有重要的實踐意義。
