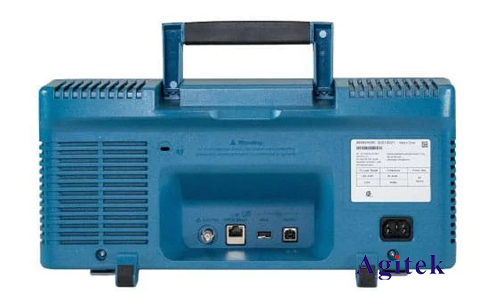

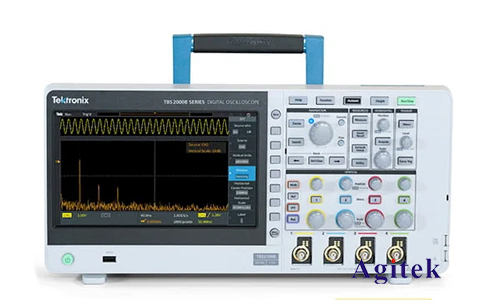

在電子電路和系統中，電流波形是重要的參數指標之一，它反映了電路中電流隨時間的變化情況。使用示波器測試電流波形，能夠幫助工程師了解電路的運行狀態，分析電路故障，以及優化電路設計。泰克TBS2072B示波器是一款功能強大的示波器，可以用于多種測試場景，包括測量電流波形。本文將詳細介紹使用泰克TBS2072B示波器測試電流波形的設置步驟。

　　1.選擇合適的電流傳感器

　　電流傳感器是將電流信號轉換為電壓信號的關鍵設備，選擇合適的電流傳感器是測試電流波形的第一步。常見的電流傳感器類型包括：

　　電流探頭:直接夾持在導線或元件上，通過磁感應原理測量電流。

　　電流變壓器:通過磁耦合原理，將電流信號轉化為電壓信號。

　　霍爾效應傳感器:通過霍爾效應原理，將電流信號轉化為電壓信號。

　　選擇電流傳感器的關鍵參數包括：

　　測量范圍:需要根據被測電流的大小選擇合適的測量范圍。

　　帶寬:需要根據被測電流信號的頻率特性選擇合適的帶寬。

　　精度:需要根據測試精度要求選擇合適的精度等級。

　　2.連接電流傳感器

　　電流傳感器的連接方式通常取決于其類型。

　　電流探頭:將電流探頭的夾持部分夾持在被測導線或元件上，并將探頭連接到示波器上的通道輸入端。

　　電流變壓器:將電流變壓器的初級線圈纏繞在被測導線上，并將變壓器的次級線圈連接到示波器上的通道輸入端。

　　霍爾效應傳感器:將霍爾效應傳感器安裝在被測導線附近，并將傳感器輸出端連接到示波器上的通道輸入端。

　　3.設置示波器參數

　　連接好電流傳感器后，需要在示波器上進行相應的參數設置，以便獲得清晰準確的電流波形。

　　通道設置:選擇相應的通道，并設置通道的耦合方式（AC/DC）、量程、探頭補償系數等參數。

　　觸發設置:設置觸發方式（邊沿觸發、斜率觸發等），觸發電平，以及觸發源等參數，以便捕捉到所需的電流波形。

　　時間刻度:設置時間刻度，以便觀察電流波形的變化趨勢。

　　電壓刻度:設置電壓刻度，以便觀察電流波形的幅度大小。

　　探頭設置:如果使用電流探頭，需要在示波器上設置探頭的放大倍數。

　　4.測試與分析

　　設置好示波器參數后，即可進行測試。觀察示波器上的電流波形，并根據實際需求進行分析。

　　觀察波形形狀:分析電流波形的形狀，判斷電流的變化趨勢、頻率、相位等信息。

　　測量波形參數:測量電流波形的峰值、平均值、有效值、頻率、占空比等參數。

　　進行數據記錄:將測試結果記錄下來，以便后續分析和比較。

　　5.常見問題解答

　　為什么測量的電流波形不穩定？可能原因包括電流傳感器連接不牢固、示波器設置不合理、被測電路存在干擾等。

　　為什么測量的電流波形無法顯示？可能原因包括電流傳感器故障、示波器通道故障、示波器量程設置不合理等。

　　如何提高測量精度？選擇精度更高的電流傳感器、優化示波器參數設置、減少環境干擾等。

　　使用泰克TBS2072B示波器測試電流波形，需要選擇合適的電流傳感器、正確連接傳感器、合理設置示波器參數，并進行仔細的觀察和分析。通過以上步驟，可以高效準確地完成電流波形測試，并獲得有價值的測試數據，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
