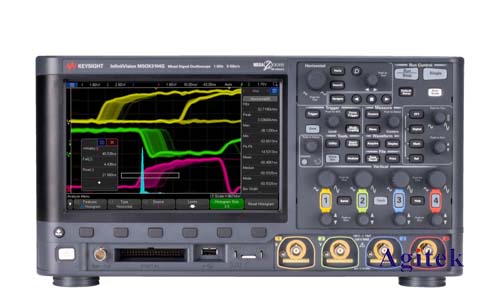

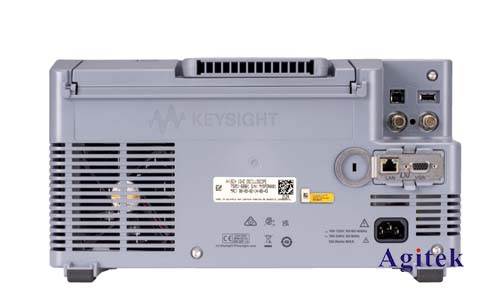

Keysight DSOX3104G示波器是一款功能強大的數字存儲示波器，能夠進行各種信號測試，包括電流波形測試。本指南將詳細介紹如何使用該示波器進行電流波形測試，并提供一些實用的操作技巧。

　　一、探頭選擇

　　選擇合適的探頭是電流波形測試的第一步，通常使用電流探頭，例如Keysight N2891A系列電流探頭。選擇合適的電流探頭需要考慮以下因素：

　　測量范圍：確定需要測量的電流范圍，選擇合適的電流探頭。

　　帶寬：電流探頭的帶寬應與待測信號的頻率范圍相匹配。

　　精度：根據測試精度要求，選擇精度合適的探頭。

　　二、探頭連接

　　1.探頭連接方式：電流探頭通常通過夾具或繞線方式連接到待測電路中。

　　2.連接位置：將電流探頭連接到待測電路的合適位置，以便能夠準確地測量電流。

　　3.探頭接地：確保電流探頭的接地端連接到電路的接地端。

　　三、示波器設置

　　1.輸入通道選擇：將示波器的輸入通道設置為與電流探頭連接的通道。

　　2.耦合方式：選擇合適的耦合方式，通常使用直流耦合。

　　3.垂直刻度：根據測量的電流范圍，設置合適的垂直刻度。

　　4.時間刻度：根據測量的信號頻率，設置合適的水平時間刻度。

　　5.觸發設置：設置合適的觸發條件，以確保示波器能夠穩定地捕捉到所需的信號。

　　6.測量選項：可以選擇示波器的測量功能，如測量峰峰值、平均值、頻率等，以便更好地分析電流波形。

　　四、實際操作技巧

　　1.探頭校準：在使用電流探頭之前，務必進行校準，以確保探頭的精度。

　　2.信號接地：確保待測電路的接地良好，避免信號干擾。

　　3.探頭位置影響：電流探頭的連接位置會影響測量結果，應盡量選擇電流回路中無其他元件干擾的位置。

　　4.示波器設置優化：根據實際情況調整示波器設置，例如改變耦合方式、調整時間刻度等，以獲得更清晰的波形。

　　5.安全操作：在進行電流測試時，務必注意安全，避免觸電。

　　五、注意事項

　　電流探頭可能對電路產生影響，在使用時應謹慎。

　　電流波形測試需要一定的經驗，建議參考相關資料或咨詢專業人員。

　　不同型號的示波器操作界面可能略有差異，用戶應仔細閱讀示波器說明書。

　　通過本文的詳細介紹，用戶可以掌握使用Keysight DSOX3104G示波器進行電流波形測試的設置方法。在實際操作中，用戶應根據具體情況選擇合適的探頭、連接方式、示波器設置，并注意安全操作。希望本文能夠幫助用戶更好地進行電流波形測試，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
