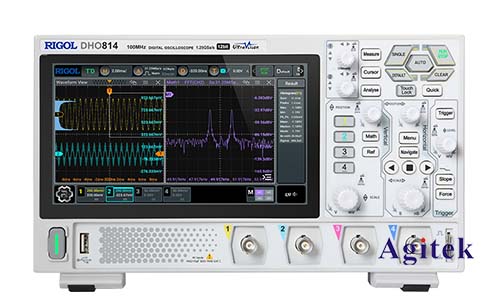

普源DHO802示波器是一款功能強大的數字存儲示波器，它擁有豐富的測量功能和靈活的操作界面，能夠滿足多種測試需求。在實際應用中，經常需要使用示波器來測試電流波形，例如測試電源電路的電流變化、電機電流的特性等。本文將詳細介紹如何使用普源DHO802示波器測試電流波形，并提供一些實用技巧和注意事項。

　　一、連接方法

　　DHO802示波器測試電流波形需要使用電流探頭，常用的電流探頭分為兩種：

　　鉗型電流探頭：這種探頭通過鉗口夾住導線，通過感應原理測量電流，使用方便，無需斷開電路。

　　電流傳感器：這種探頭需要將被測電路斷開，將傳感器串聯到電路中，通過測量電壓變化來計算電流。

　　選擇合適的電流探頭取決于被測電路的類型和測量要求。在連接探頭時，需要注意以下幾點：

　　選擇合適的量程：不同探頭具有不同的量程，選擇合適的量程可以保證測量結果的準確性。

　　正確連接：確保探頭正確連接到示波器的輸入通道，并根據探頭的極性連接。

　　接地：連接探頭時，要注意接地問題，確保探頭和示波器之間有良好的接地。

　　二、測量設置

　　連接好電流探頭后，需要在示波器上進行相應的設置，才能正確測量電流波形：

　　1.選擇輸入通道：在示波器上選擇與電流探頭連接的輸入通道，并確保通道開啟。

　　2.設置耦合方式：根據被測信號的特點選擇合適的耦合方式，例如直流耦合(DC)適用于測量直流電流或交流電流，交流耦合(AC)適用于測量交流電流。

　　3.設置量程和單位：根據電流探頭的量程和被測電流的范圍，設置合適的量程和單位。

　　4.設置觸發方式：選擇合適的觸發方式，例如邊沿觸發，可以幫助穩定波形，方便觀察。

　　5.設置時間刻度和電壓刻度：根據被測信號的特點，設置合適的刻度，以便清晰地觀察波形。

　　三、波形觀察

　　完成以上設置后，即可觀察示波器顯示的電流波形，并進行分析。在觀察波形時，需要注意以下幾點：

　　波形形狀：觀察波形的形狀，判斷電流是否正常，是否存在異常。

　　波形幅度：觀察波形的幅度，判斷電流的大小，是否符合預期。

　　波形頻率：觀察波形的頻率，判斷電流變化的頻率。

　　波形相位：觀察波形的相位，判斷電流相對于其他信號的相位關系。

　　四、常見問題解答

　　在使用普源DHO802示波器測試電流波形時，可能會遇到一些常見問題：

　　探頭校準：確保電流探頭已校準，否則測量結果將不準確。

　　干擾：電流探頭可能受到外部干擾，導致波形失真?？梢酝ㄟ^使用屏蔽線，降低干擾源的強度等方法來降低干擾。

　　接地問題：接地不良會影響測量結果，甚至造成損壞。確保探頭和示波器之間有良好的接地。

　　量程選擇：選擇合適的量程，避免信號超出示波器的量程范圍，導致波形失真。

　　本文詳細介紹了如何使用普源DHO802示波器測試電流波形，包括連接方法、測量設置、波形觀察等步驟，并附帶相關注意事項和常見問題解答，旨在幫助用戶更好地掌握DHO802示波器在電流測量方面的應用。希望本文能夠幫助用戶在實際應用中有效地使用DHO802示波器進行電流測試，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
