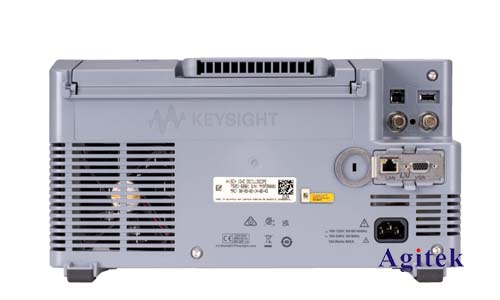

是德科技DSOX3054G示波器是一款功能強大、操作便捷的數字示波器，廣泛應用于電子電路設計、測試、調試等領域。本文將以DSOX3054G為例，詳細介紹示波器電壓測量的使用步驟，幫助用戶更好地掌握示波器操作方法。

　　1.連接探頭

　　使用適當?shù)奶筋^連接被測信號。DSOX3054G示波器支持多種類型的探頭，如高阻抗探頭、低阻抗探頭、電流探頭等。選擇合適的探頭類型，確保探頭能夠準確測量被測信號。

　　將探頭連接到示波器的通道輸入端，并確保探頭連接牢固。一般情況下，示波器有4個通道，分別對應著CH1、CH2、CH3、CH4。

　　校準探頭。在使用探頭前，需要對探頭進行校準，以確保測量數據的準確性。可以使用示波器的內置校準功能或使用校準器進行校準。

　　2.設置通道

　　選擇合適的通道。根據被測信號的特性，選擇合適的通道進行測量。例如，如果需要測量兩個信號之間的相位差，可以選擇兩個通道同時進行測量。

　　設置通道的耦合方式。常用的耦合方式有AC耦合和DC耦合。AC耦合可以去除直流分量，而DC耦合則保留直流分量。根據被測信號的特性選擇合適的耦合方式。

　　設置通道的電壓量程。電壓量程決定了示波器能夠顯示的電壓范圍。選擇合適的電壓量程，確保被測信號能夠完整顯示在屏幕上。

　　設置通道的帶寬。帶寬決定了示波器能夠測量的信號頻率范圍。選擇合適的帶寬，確保被測信號能夠被準確測量。

　　3.設置觸發條件

　　設置觸發方式。常見的觸發方式有邊沿觸發、斜率觸發、脈沖寬度觸發等。根據被測信號的特點選擇合適的觸發方式，確保能夠穩定地捕獲被測信號。

　　設置觸發電平。觸發電平是指觸發信號的閾值電壓。選擇合適的觸發電平，確保觸發信號能夠被可靠地識別。

　　設置觸發邊沿。觸發邊沿是指觸發信號的上升沿或下降沿。選擇合適的觸發邊沿，確保觸發信號能夠被正確觸發。

　　4.測量參數

　　測量電壓值。示波器可以測量電壓的峰峰值、平均值、有效值、最大值、最小值等參數。通過鼠標點擊屏幕上的信號波形，可以方便地讀取這些參數的值。

　　測量時間參數。示波器可以測量信號的周期、頻率、上升時間、下降時間等參數。通過使用示波器上的測量工具，可以方便地測量這些參數的值。

　　測量相位差。示波器可以測量兩個信號之間的相位差。通過使用示波器上的測量工具，可以方便地測量兩個通道信號之間的相位差。

　　5.數據保存

　　保存波形數據。示波器可以將測量到的波形數據保存到存儲器中。保存時可以選擇多種格式，如CSV格式、波形文件格式等。

　　保存屏幕截圖。示波器可以將屏幕上的波形圖像保存為圖片文件。保存時可以選擇多種圖片格式，如PNG格式、JPG格式等。

　　6.注意事項

　　探頭連接牢固。確保探頭連接到示波器通道輸入端，并連接牢固，避免信號測量不穩定或出現錯誤。

　　注意探頭接地。使用高阻抗探頭時，需要將探頭的接地端連接到電路的地線上，避免引入噪聲。

　　避免探頭負載效應。探頭本身會對被測電路產生一定負載，選擇合適的探頭，避免探頭負載效應影響被測信號的特性。

　　選擇合適的電壓量程。選擇過大的電壓量程，可能會導致被測信號無法完整顯示在屏幕上；選擇過小的電壓量程，可能會導致信號超出示波器量程而出現截斷。

　　選擇合適的觸發條件。選擇合適的觸發條件，可以有效地捕獲被測信號，避免出現測量結果不穩定或錯誤。

　　校準探頭。在使用探頭前，需要對探頭進行校準，以確保測量數據的準確性。可以使用示波器的內置校準功能或使用校準器進行校準。

　　7.應用場景

　　電路調試：使用示波器測量電路的信號波形，可以幫助工程師識別電路中的問題，進行調試和優化。

　　電路測試：使用示波器測量電路的信號波形，可以測試電路的性能是否符合設計要求，例如測量電路的頻率、上升時間、下降時間等參數。

　　故障診斷：使用示波器測量電路的信號波形，可以幫助工程師診斷電路故障，例如識別信號失真、信號丟失、信號幅度過小等問題。

　　科學研究：示波器可以用來測量各種物理現象，例如聲波、光波、電磁波等，為科學研究提供數據支撐。

　　DSOX3054G示波器是一款功能強大、操作便捷的數字示波器，可以方便地進行電壓測量，并提供豐富的測量參數和數據保存功能。通過本文的介紹，相信用戶能夠更好地理解DSOX3054G示波器的使用步驟，提升電壓測量效率和準確性，為電子電路設計、測試、調試等領域提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
