泰克MSO56B示波器是一款功能強大的儀器，可用于測試各種電子信號，其中包括紋波測量。本文將詳細介紹如何使用泰克MSO56B示波器進行紋波測試，并提供相關設置步驟和分析方法，幫助用戶更有效地進行紋波測量和分析。

　　一、紋波測量概述

　　紋波是指直流信號中疊加的交流信號，通常表現為信號電壓或電流值在穩定直流值附近發生周期性波動。在電源、音頻放大器、電子設備等應用中，紋波的存在會影響設備的穩定性、可靠性以及性能。因此，對紋波進行測量和分析至關重要。

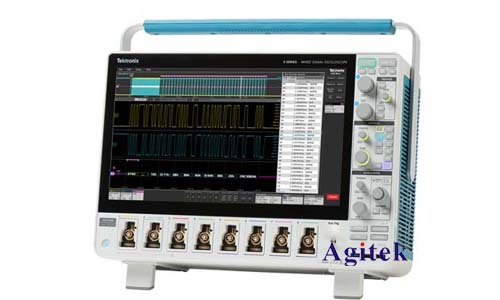

　　二、泰克MSO56B示波器的特點

　　泰克MSO56B示波器是一款多功能數字示波器，擁有以下特點：

　　高帶寬和采樣率:提供高達6 GHz的帶寬和20 GSa/s的采樣率，能夠捕捉到快速變化的信號細節。

　　混合信號分析:同時支持模擬和數字信號的分析，滿足不同應用需求。

　　豐富的測量功能:包括電壓、電流、頻率、相位、占空比等測量功能，可滿足各種測量需求。

　　靈活的探頭選擇:支持多種探頭，可根據實際情況選擇合適的探頭進行測量。

　　強大的軟件功能:提供多種分析工具和軟件，方便用戶進行信號分析和數據處理。

　　三、紋波測量方法

　　使用泰克MSO56B示波器進行紋波測量，主要分為以下幾個步驟：

　　1.連接探頭和信號源:

　　選擇合適的探頭，連接到示波器的通道輸入端。

　　將探頭連接到被測信號源，確保連接牢固。

　　2.設置示波器參數:

　　時間刻度:根據信號頻率，設置合適的橫軸時間刻度，確保能夠完整地觀察到紋波信號的周期。

　　垂直刻度:根據信號幅度，設置合適的縱軸電壓刻度，確保能夠清晰地觀察到紋波信號的幅度變化。

　　觸發:選擇合適的觸發模式，確保示波器能夠穩定地捕捉到紋波信號。

　　測量:選擇“紋波”測量功能，并設置測量參數，例如峰峰值紋波、RMS紋波等。

　　3.觀察和分析信號:

　　觀察示波器顯示的信號波形，并根據設置的測量參數，獲得紋波值。

　　分析紋波的頻率、幅度、相位等特性，并根據實際應用需求，判斷紋波是否符合預期標準。

　　4.使用示波器軟件功能:

　　泰克MSO56B示波器自帶強大的軟件功能，可用于對信號進行進一步分析和處理。例如，可以使用頻譜分析功能查看紋波信號的頻譜，識別紋波的主要頻率成分。

　　四、紋波測量示例

　　以下以一個簡單的電源電路為例，演示如何使用泰克MSO56B示波器進行紋波測量：

　　電路:使用一個直流電源為一個負載提供直流電壓。

　　目標:測量直流電源輸出的紋波電壓。

　　步驟:

　　連接示波器探頭到直流電源的輸出端。

　　設置示波器參數，例如時間刻度設置為10ms/div，垂直刻度設置為1V/div。

　　選擇“紋波”測量功能，并設置測量參數，例如峰峰值紋波。

　　觀察示波器顯示的信號波形，并記錄峰峰值紋波的值。

　　泰克MSO56B示波器是一款功能強大的儀器，能夠有效地進行紋波測量和分析。本文介紹了使用該示波器進行紋波測試的方法，包括設置步驟、測量參數的解釋以及分析方法。用戶可以根據實際應用需求，選擇合適的參數和方法進行紋波測量，確保設備的穩定性和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
