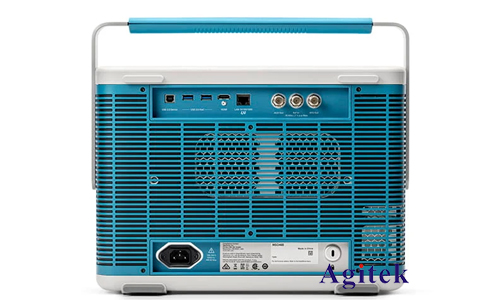

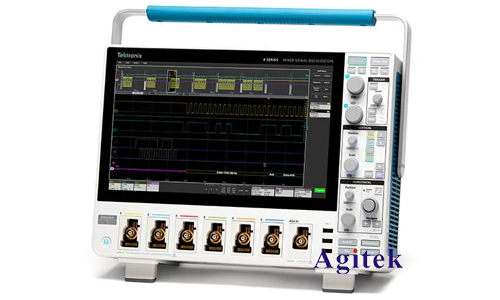

在電子設備的設計和調試過程中，紋波測試是一個非常重要的環節。紋波是指在直流信號上疊加的交流信號，它會影響設備的穩定性和性能。因此，準確測量和分析紋波至關重要。泰克MSO46示波器是一款功能強大的儀器，它可以幫助用戶輕松地進行紋波測試，并獲得精準的測量結果。

　　一、準備工作

　　在進行紋波測試之前，需要準備以下材料：

　　1.泰克MSO46示波器

　　2.測試探頭：選擇合適的探頭，例如高帶寬、低噪聲的探頭。

　　3.被測設備

　　4.電源

　　5.測試連接線

　　二、示波器設置

　　1.通道設置：選擇合適的通道來連接被測設備的信號。

　　2.時間刻度：根據信號頻率選擇合適的時基，以便觀察到完整的波形。

　　3.電壓刻度：設置合適的電壓刻度，確保紋波信號能夠清晰地顯示在屏幕上。

　　4.觸發設置：選擇合適的觸發模式，例如邊沿觸發或斜率觸發，以確保示波器可以穩定地捕捉到信號。

　　5.耦合模式：選擇合適的耦合模式，例如直流耦合或交流耦合，以過濾掉直流信號。

　　6.帶寬限制：根據需要選擇合適的帶寬限制，以濾除高頻噪聲。

　　7.測量參數：設置所需的測量參數，例如峰峰值、平均值、有效值等。

　　三、紋波測試方法

　　1.連接設備：將測試探頭連接到被測設備的信號輸出端，并將探頭連接到示波器的輸入通道。

　　2.啟動測試：開啟電源，并啟動示波器。

　　3.調整參數：根據信號特征調整示波器參數，確保波形顯示清晰。

　　4.觀察波形：觀察示波器屏幕上的波形，并仔細分析紋波信號。

　　5.測量數據：使用示波器的測量功能，測量紋波信號的各種參數，例如峰峰值、平均值、有效值等。

　　四、數據分析

　　1.峰峰值：表示紋波信號的幅度。

　　2.平均值：表示紋波信號的平均值。

　　3.有效值：表示紋波信號的有效值，它反映了紋波信號的能量。

　　4.頻率：表示紋波信號的頻率。

　　5.諧波分析：可以使用示波器提供的諧波分析功能，分析紋波信號的諧波成分，了解紋波信號的頻率分布。

　　五、注意事項

　　1.使用合適的探頭，以確保測量結果的準確性。

　　2.選擇合適的示波器參數，以確保波形顯示清晰。

　　3.仔細分析紋波信號，并記錄測量結果。

　　4.了解紋波信號的來源，以便進行有效的調試。

　　5.參考相關的標準或規范，評估紋波信號的等級是否符合要求。

　　使用泰克MSO46示波器測試紋波是一種便捷高效的方法，它可以幫助用戶快速準確地測量和分析紋波信號。本文詳細介紹了紋波測試的步驟、技巧和數據分析方法，幫助用戶更好地理解和掌握紋波測試技術，提高電子設備的設計和調試效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
