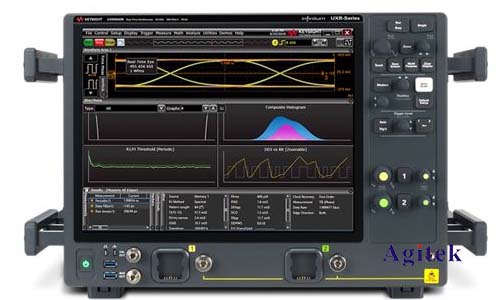

是德科技的UXR0704BP示波器是一款功能強大的測試儀器，它在各種電子測試應用中發揮著重要作用。其中，紋波測量是許多應用中不可或缺的一部分，例如電源供應器性能評估、信號完整性測試以及噪聲分析等。本文將深入探討如何使用UXR0704BP示波器進行紋波測試，并提供詳細的操作步驟和數據分析方法。

　　1.準備工作

　　在進行紋波測試之前，需要準備好以下設備和軟件：

　　是德UXR0704BP示波器

　　測試信號源(例如：電源供應器、信號發生器)

　　測試探頭

　　示波器軟件(例如：PathWave BenchVue)

　　2.設置示波器

　　連接測試信號源和示波器：將測試探頭連接到測試信號源的輸出端，并將探頭另一端連接到示波器的輸入通道。

　　設置觸發：選擇合適的觸發模式，例如邊沿觸發或斜率觸發，并根據測試信號的特點設置觸發電平。

　　設置時間尺度和電壓量程：根據測試信號的頻率和幅值調整示波器的時間尺度和電壓量程，以確保能夠清晰地觀察到信號波形。

　　設置帶寬限制：根據測試信號的頻譜特性設置示波器的帶寬限制，以減少高頻噪聲對測量結果的影響。

　　3.進行紋波測量

　　啟動測量功能：在示波器軟件中選擇“測量”功能，并選擇“紋波”參數。

　　選擇測量范圍：設置測量范圍，即選擇需要測量的紋波區域。

　　讀取測量結果：示波器會自動計算并顯示紋波的峰峰值、平均值、均方根值和頻率等參數。

　　4.數據分析

　　紋波峰峰值(Vpp):表示紋波信號的最高值與最低值之間的差值。

　　紋波平均值(Vavg):表示紋波信號的平均值。

　　紋波均方根值(Vrms):表示紋波信號的有效值。

　　紋波頻率(f):表示紋波信號的頻率。

　　除了上述參數外，還可以利用示波器提供的各種分析工具進行更深入的數據分析，例如：

　　頻譜分析：通過示波器的頻譜分析功能，可以觀察紋波信號的頻譜特性，從而識別不同頻率成分的紋波。

　　FFT分析：利用快速傅里葉變換(FFT)分析，可以將時域信號轉換為頻域信號，以便更精確地分析紋波信號的頻率成分和幅值。

　　波形比較：可以將不同測試條件下的紋波波形進行對比，分析紋波的變化趨勢。

　　5.注意事項

　　使用示波器進行紋波測試時，要確保測試環境的穩定性，避免外部干擾對測量結果的影響。

　　為了提高測量精度，建議使用高精度探頭和高帶寬示波器。

　　在進行紋波測量之前，需要充分了解測試信號的特性，例如頻率、幅值、波形等。

　　是德UXR0704BP示波器提供了強大的紋波測量功能，可以幫助用戶準確地測量和分析紋波信號。通過本文介紹的步驟和方法，用戶可以快速掌握該示波器的紋波測試功能，并進行有效的數據分析。在實際應用中，需要根據具體情況選擇合適的測量方法和分析工具，以便獲得準確可靠的測試結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
