脈沖寬度是數字電路和信號處理中一個重要的參數，它代表著脈沖信號持續的時間長度。在各種應用場景中，都需要精確測量脈沖寬度，例如：

　　數字電路設計與調試:了解邏輯門、觸發器等器件的響應時間

　　信號處理:分析脈沖信號的特征，例如脈沖寬度調制（PWM）信號的占空比

　　通信系統:測量數據傳輸速率、同步信號的精度

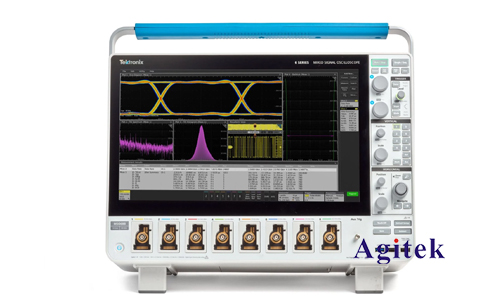

　　泰克示波器作為一款功能強大的測量?jī)x器，可以精確地測量脈沖寬度，并提供豐富的測量功能和分析工具。本文將詳細介紹如何使用泰克示波器測量脈沖寬度，并提供一些實際操作技巧。

　　一、脈沖寬度的定義和測量方法

　　脈沖寬度是指脈沖信號從上升沿到下降沿的時間間隔，通常以納秒或微秒（μs）為單位。常見的脈沖寬度測量方法主要有兩種：

　　1.手動測量法：使用示波器上的光標功能，直接測量脈沖信號上升沿和下降沿之間的水平距離。

　　2.自動測量法：使用示波器的自動測量功能，自動識別脈沖信號的上升沿和下降沿，并計算脈沖寬度。

　　二、泰克示波器測量脈沖寬度的步驟

　　1.連接示波器和被測信號：使用示波器的探頭將被測信號連接到示波器的通道輸入端。

　　2.設置示波器的參數：

　　時間刻度：將時間刻度設置為適當?shù)姆秶员闱逦仫@示脈沖信號。

　　電壓刻度：將電壓刻度設置為適當?shù)姆秶员闱逦仫@示脈沖信號的幅度。

　　觸發方式：選擇合適的觸發方式，例如邊緣觸發，以確保示波器穩定地捕獲脈沖信號。

　　3.使用光標測量脈沖寬度：

　　選擇光標類型：選擇“水平光標”或“垂直光標”。

　　調整光標位置：將光標分別放置在脈沖信號的上升沿和下降沿位置。

　　讀取脈沖寬度：讀取兩個光標之間的水平距離，即為脈沖寬度。

　　4.使用自動測量功能：

　　選擇測量類型：選擇“脈沖寬度”測量。

　　自動識別脈沖：示波器會自動識別脈沖信號的上升沿和下降沿，并計算脈沖寬度。

　　查看測量結果：示波器會將測量結果顯示在屏幕上。

　　三、測量脈沖寬度的注意事項

　　信號類型:確保被測信號為干凈的脈沖信號，避免信號出現噪聲或畸變。

　　探頭補償:使用適當?shù)奶筋^，并進行探頭補償，以確保測量結果的準確性。

　　時間分辨率:根據脈沖寬度的范圍選擇合適的示波器時間分辨率，例如高速示波器適用于測量納秒級脈沖寬度。

　　觸發延遲:適當調整觸發延遲，可以更精確地捕捉到脈沖信號。

　　泰克示波器提供了多種功能和工具，可以方便地測量脈沖寬度。本文詳細介紹了使用泰克示波器測量脈沖寬度的步驟和注意事項，并提供了相關的實際操作技巧，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
