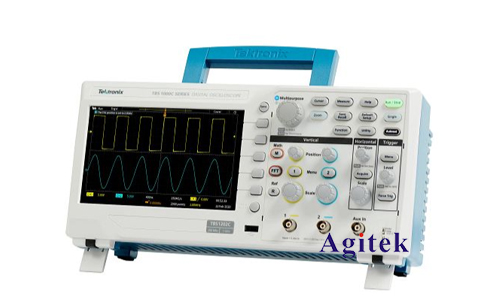

泰克TBS1052C示波器是一款功能強大的數字存儲示波器，它具有多種功能和特性，使其成為測量和分析各種信號，包括交流電的理想工具。本文將詳細介紹如何使用泰克TBS1052C示波器測量交流電，以及如何利用其提供的功能來分析和理解交流電信號。

　　儀器準備

　　在開始測量交流電之前，需要準備以下儀器和材料：

　　泰克TBS1052C示波器

　　測試探頭：建議使用高帶寬、低電容的探頭，例如泰克的TPP0030探頭。

　　待測交流電源：可以是家用電源插座、電池組、信號發生器等。

　　安全措施：在連接示波器和待測電路之前，必須確保安全措施到位，例如斷開電源或使用隔離變壓器。

　　連接示波器

　　1.選擇合適的通道：泰克TBS1052C示波器擁有兩個通道，可以選擇其中一個通道來連接交流電信號。

　　2.連接探頭：將探頭的“地”端連接到電源的“地”端，探頭的“信號”端連接到待測交流電的“火線”或“零線”。

　　3.設置探頭衰減比：根據探頭的類型和交流電壓的大小，設置探頭的衰減比。例如，如果探頭衰減比為1:10，則示波器上的電壓測量結果將乘以10。

　　示波器設置

　　1.選擇合適的測量模式：泰克TBS1052C示波器支持多種測量模式，例如自動設置、手動設置、波形捕獲等。

　　2.設置時基：根據交流電的頻率，設置合適的時基。例如，對于50Hz的交流電，可以使用10ms/div的時基。

　　3.設置垂直比例：根據交流電的電壓幅值，設置合適的垂直比例。例如，對于220V的交流電，可以使用100V/div的垂直比例。

　　4.觸發設置：根據交流電的特性，設置合適的觸發方式。例如，可以使用邊沿觸發或斜率觸發來捕獲交流電波形。

　　測量交流電參數

　　泰克TBS1052C示波器可以測量多種交流電參數，包括：

　　頻率:通過觀察波形的周期并計算其倒數，可以獲得交流電的頻率。

　　峰值電壓(Vp):指交流電信號波形的最高點到零電平之間的電壓值。

　　峰峰值電壓(Vpp):指交流電信號波形的最高點到最低點之間的電壓值，等于兩個峰值電壓之和。

　　有效值電壓(Vrms):指交流電信號的有效電壓，它是根據電流的熱效應來定義的，等于峰值電壓的0.707倍。

　　相位角(θ):指交流電信號相對于參考信號的相位差。

　　數據分析

　　通過示波器觀察到的交流電波形，可以進行以下數據分析：

　　波形形狀：觀察波形是否為理想的正弦波，是否存在畸變或噪聲。

　　頻率穩定性：觀察頻率是否穩定，是否存在頻率漂移。

　　電壓穩定性：觀察電壓幅值是否穩定，是否存在電壓波動。

　　相位關系：如果測量多個交流電信號，觀察它們的相位關系。

　　應用案例

　　泰克TBS1052C示波器可以廣泛應用于以下領域：

　　電力電子：測量和分析電力電子設備中的各種交流電信號，例如直流電源、逆變器、變頻器等。

　　電機控制：測量和分析電機驅動電路中的交流電信號，例如電機電流、電壓、速度等。

　　通信工程：測量和分析通信系統中的交流電信號，例如調制信號、載波信號、噪聲等。

　　音頻工程：測量和分析音頻信號，例如音樂、語音、噪聲等。

　　泰克TBS1052C示波器是一款功能強大的測量工具，它可以幫助工程師和技術人員有效地測量和分析各種交流電信號。通過正確地使用示波器和其提供的功能，可以獲得準確可靠的測量結果，從而更好地理解和控制交流電信號，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
