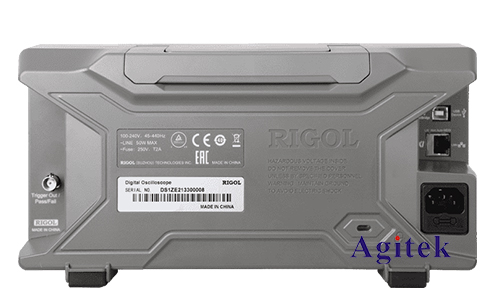

晶振，全稱石英晶體振蕩器，是電子設備中必不可少的計時元件，其頻率穩定性決定了設備的精度和可靠性。在實際應用中，常常需要使用示波器來觀測晶振的波形，以判斷其工作狀態是否正常。本文將以普源DS1102Z-E示波器為例，詳細講解如何使用示波器測量晶振波形，并分析常見的波形現象。

　　一、準備工作

　　1.示波器準備:確保普源DS1102Z-E示波器已連接電源并正常開機。

　　2.探頭選擇:選擇合適的示波器探頭，一般使用10:1的衰減探頭即可。

　　3.晶振準備:準備好需要測量的晶振，并將其連接到電路板上。

　　二、示波器設置

　　1.通道設置:將示波器的通道1或通道2連接到晶振的輸出端。

　　2.耦合方式:將通道的耦合方式設置為“交流耦合”（AC），以濾除直流成分。

　　3.時間刻度:根據晶振的頻率選擇合適的時間刻度，例如1ms、100us、10us等。

　　4.電壓刻度:根據晶振的電壓幅度選擇合適的電壓刻度，例如1V、100mV、10mV等。

　　5.觸發設置:將觸發源設置為通道1或通道2，觸發方式設置為“邊沿觸發”，觸發電平設置為晶振波形的上升沿或下降沿。

　　三、波形觀察與分析

　　1.正常波形:當晶振正常工作時，示波器上顯示的波形應為一個穩定的正弦波，波形幅度穩定，無明顯的毛刺或噪聲。

　　2.頻率偏差:觀察波形的頻率是否與晶振標稱頻率一致，偏差是否在允許范圍內。如果偏差較大，則可能存在晶振老化、溫度漂移等問題。

　　3.波形失真:如果波形出現失真，例如波形尖峰、鋸齒狀、不規則等，則可能存在晶振損壞、電路故障等問題。

　　4.振幅變化:觀察波形的幅度是否穩定，如果出現明顯的波動，則可能存在負載不匹配、供電電壓不穩定等問題。

　　四、常見問題排查

　　1.波形不穩定:如果波形不穩定，首先檢查示波器的連接是否牢固，探頭是否接觸良好。其次檢查晶振的供電電壓是否穩定，負載是否匹配。

　　2.波形失真:如果波形出現失真，首先檢查晶振是否損壞，可以更換新的晶振進行測試。其次檢查電路板上的其他元件是否有故障，例如電阻、電容等。

　　3.頻率偏差過大:如果頻率偏差過大，首先檢查晶振是否老化，可以更換新的晶振進行測試。其次檢查晶振的溫度是否穩定，如果環境溫度變化較大，則可能導致頻率偏差。

　　使用示波器測量晶振波形可以有效地判斷晶振的工作狀態，幫助用戶快速定位和解決問題。在實際應用中，需要根據具體情況選擇合適的示波器設置和測量方法，并結合相關知識進行分析，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
