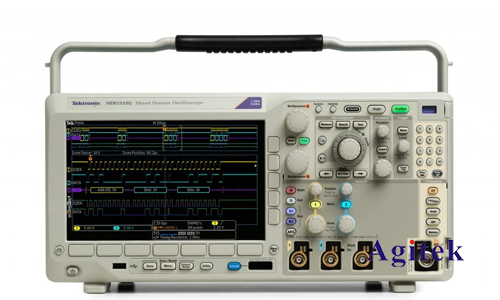

泰克MDO3024示波器是一款功能強大的混合域示波器，其具備多種測量功能，包括電流測量。在許多電子電路調試和分析場景中，準確測量電流對于理解電路行為、定位問題和驗證設計至關重要。本文將詳細介紹如何使用泰克MDO3024示波器進行電流測量，并提供實用技巧和注意事項。

　　1.電流探頭的選擇與連接

　　電流探頭是測量電流的必備工具。選擇合適的電流探頭取決于待測電流的大小、頻率范圍以及測量精度要求。

　　電流范圍:選擇能夠覆蓋待測電流范圍的探頭。例如，對于微弱電流，可以選擇高靈敏度的電流探頭，而對于大電流，則需要使用大電流探頭。

　　頻率范圍:選擇能夠滿足待測信號頻率要求的探頭。

　　精度:根據測量精度要求選擇探頭，高精度探頭的價格通常較高。

　　連接電流探頭時，需要將探頭的夾持端連接到待測電路的電流路徑上，并將探頭的輸出端連接到示波器的輸入通道。注意：

　　確保電流探頭正確接地，避免接地回路引起干擾。

　　了解探頭的極性，確保探頭的連接方向與電流方向一致。

　　2.示波器設置

　　在連接好電流探頭后，需要在示波器上進行相應的設置。

　　輸入通道選擇:選擇與電流探頭連接的示波器輸入通道。

　　耦合方式:根據待測信號的特點選擇合適的耦合方式。對于直流電流測量，可以選擇DC耦合；對于交流電流測量，可以選擇AC耦合。

　　探頭校準:使用示波器的探頭校準功能，確保探頭與示波器之間的測量精度。

　　時間刻度和電壓刻度:根據待測信號的特點選擇合適的時間刻度和電壓刻度。

　　觸發設置:選擇合適的觸發方式，例如上升沿觸發、下降沿觸發或邊緣觸發，以捕獲感興趣的信號。

　　3.常見電流測量方法

　　使用示波器進行電流測量時，常見的測量方法包括：

　　直接測量法:直接測量電路中的電流大小，使用示波器的電壓刻度讀取測量值。

　　示波器數學運算:利用示波器的數學運算功能，例如積分運算，將電壓信號轉換為電流信號。

　　電流鉗:使用電流鉗對導線進行夾持，測量導線中的電流大小。

　　4.數據分析

　　在完成電流測量后，需要對測量數據進行分析。

　　直流電流:觀察信號的平均值，即直流分量。

　　交流電流:觀察信號的峰值、峰峰值、頻率、相位等參數。

　　電流波形:觀察電流波形的形狀，例如正弦波、方波、三角波等，判斷電流的性質。

　　5.注意事項

　　使用電流探頭時，要注意安全，避免觸碰高壓電路。

　　確保電流探頭與示波器之間的連接牢固，防止接觸不良。

　　選擇合適的測量方法和數據分析技巧，以獲得準確的測量結果。

　　使用泰克MDO3024示波器測量電流需要選擇合適的電流探頭，設置正確的示波器參數，并使用合適的測量方法和數據分析技巧。本文介紹了常用的電流測量方法，并提供了操作步驟和注意事項，旨在幫助用戶更好地理解和應用泰克MDO3024示波器進行電流測量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
