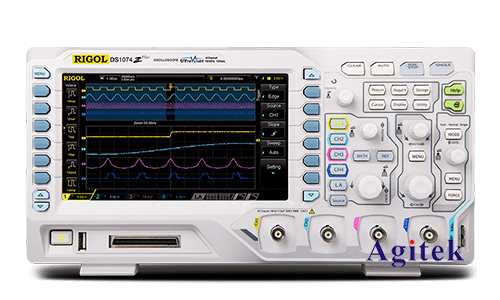

晶體振蕩器是電子電路中非常重要的元件，廣泛應用于時鐘信號產生、頻率控制等方面。了解晶體振蕩器的特性對于電路設計和調試至關重要。示波器是測量電子信號波形的常用儀器，能夠直觀地顯示信號的幅度、頻率、相位等信息。本文將介紹如何使用普源DS1054Z示波器測量晶體振蕩器的波形，并分析測量結果。

　　一、示波器設置

　　在使用示波器測量晶體振蕩器波形之前，需要進行以下設置：

　　1.選擇合適的探頭：根據晶體振蕩器的頻率和電壓選擇合適的探頭，例如10:1探頭或1:1探頭。

　　2.設置通道耦合方式：通常情況下，選擇AC耦合方式可以避免直流成分的影響。

　　3.設置時間刻度和電壓刻度：根據晶體振蕩器的頻率和幅度選擇合適的時間刻度和電壓刻度，以便清晰地顯示波形。

　　4.設置觸發方式：選擇合適的觸發方式，例如邊沿觸發，可以確保示波器穩定地捕捉到晶體振蕩器的信號。

　　5.設置觸發電平：設置合適的觸發電平，可以避免示波器誤觸發或漏觸發。

　　二、探頭連接

　　1.連接示波器探頭：將示波器探頭的接地端連接到電路的接地端，探頭尖端連接到晶體振蕩器的輸出端。

　　2.檢查探頭連接：確保探頭連接良好，避免松動或接觸不良。

　　三、測量方法

　　1.觀察波形：將示波器探頭連接到晶體振蕩器的輸出端后，在示波器屏幕上觀察波形。

　　2.測量頻率：通過示波器的時間刻度和波形的周期，可以計算出晶體振蕩器的頻率。

　　3.測量幅度：通過示波器的電壓刻度和波形的峰峰值，可以計算出晶體振蕩器的幅度。

　　4.測量相位：如果需要測量晶體振蕩器的相位，可以使用示波器的雙通道功能，同時觀察兩個通道的信號波形。

　　5.測量其他參數：根據實際情況，還可以測量晶體振蕩器的上升時間、下降時間、占空比等參數。

　　四、結果分析

　　通過示波器測量得到的波形，可以分析晶體振蕩器的特性：

　　1.頻率：測量得到的頻率是否與晶體振蕩器的標稱頻率一致。

　　2.幅度：測量得到的幅度是否滿足電路設計的要求。

　　3.相位：如果需要測量相位，則可以分析兩個通道信號波形之間的相位關系。

　　4.波形質量：觀察波形的形狀，判斷是否存在毛刺、噪聲或其他異常現象。

　　使用普源DS1054Z示波器測量晶體振蕩器波形，可以幫助我們直觀地觀察晶體振蕩器的特性，并進行相關分析。本文介紹了示波器設置、探頭連接、測量方法和結果分析等方面，旨在幫助讀者更好地理解晶體振蕩器的特性，并學會使用示波器進行相關測試。在實際應用中，需要根據具體的測試需求選擇合適的測量方法和參數，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
