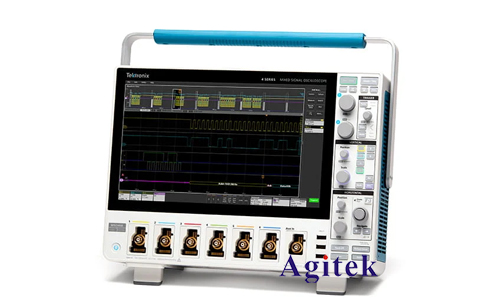

泰克MSO46示波器是一款功能強大的儀器，其靈活的觸發功能使其能夠捕捉到各種復雜信號中的關鍵事件，并幫助工程師深入理解和分析電子電路的行為。本文將詳細介紹MSO46示波器的觸發方式，并探討其在實際應用中的優勢和注意事項。

　　一、觸發原理：捕捉瞬間

　　示波器觸發功能的核心在于設定一個特定的事件，當信號滿足設定的觸發條件時，示波器才會開始采集和顯示信號波形。觸發功能就像一個“快門”，捕捉到瞬態信號的“決定性瞬間”，幫助工程師識別和分析信號中的關鍵特征。

　　二、MSO46的觸發方式：多樣的選擇

　　MSO46示波器提供了多種觸發方式，滿足不同應用場景的需求。這些觸發方式可以分為以下幾個主要類別：

　　1.邊沿觸發:這是最常見的觸發方式之一，通過設定信號上升沿或下降沿作為觸發條件。例如，在分析數字信號時，可以設置在邏輯高電平到低電平的下降沿觸發，從而觀察信號的跳變時刻。

　　2.脈沖寬度觸發:通過設定脈沖寬度范圍作為觸發條件。例如，在分析通信信號時，可以設置脈沖寬度為特定范圍，以觸發特定時鐘信號或數據包。

　　3.斜率觸發:通過設定信號斜率作為觸發條件。例如，在分析高速信號時，可以使用斜率觸發來捕捉信號的上升沿或下降沿的尖峰。

　　4.邏輯觸發:通過設定邏輯表達式作為觸發條件。例如，在分析多路信號時，可以設定一個邏輯表達式，例如"A AND B"，當信號A和信號B同時為高電平時，示波器就會觸發。

　　5.視頻觸發:通過設定視頻信號的特定特征作為觸發條件。例如，在分析視頻信號時，可以使用視頻觸發來捕捉特定圖像的出現或特定視頻格式的傳輸。

　　6.串行總線觸發:針對不同類型的串行總線，例如I2C、SPI、CAN等，MSO46提供了專門的觸發功能，可以根據總線的協議和數據包內容進行觸發。

　　7.時序圖觸發:通過設定邏輯探頭上的信號狀態作為觸發條件，方便工程師觀察多個信號之間的時序關系。

　　三、觸發功能應用：洞察信號本質

　　MSO46的觸發功能在實際應用中具有廣泛的用途，例如：

　　分析故障:通過設置觸發條件，可以捕捉到發生故障時的信號波形，幫助工程師定位故障發生的位置和原因。

　　測試電路性能:通過設置觸發條件，可以測試電路的響應速度、信號的穩定性等性能指標。

　　分析通信協議:通過設置觸發條件，可以分析通信協議的數據包內容和時序關系，幫助工程師理解通信協議的實現機制。

　　調試嵌入式系統:通過設置觸發條件，可以觀察嵌入式系統的運行狀態，幫助工程師調試程序，定位程序中的錯誤。

　　四、觸發設置技巧：靈活運用

　　為了充分發揮MSO46的觸發功能，工程師需要掌握一些設置技巧：

　　選擇合適的觸發類型:根據信號的特點和分析目的，選擇合適的觸發類型，例如邊沿觸發、脈沖寬度觸發、邏輯觸發等。

　　設置合適的觸發條件:根據信號的具體特征，設置合適的觸發條件，例如信號電平、脈沖寬度、邏輯表達式等。

　　使用觸發預置功能:MSO46提供了預置觸發條件的功能，可以方便地設置一些常用的觸發條件。

　　使用觸發輔助功能:MSO46還提供了一些觸發輔助功能，例如觸發計數器、觸發時間顯示等，可以幫助工程師更好地理解觸發結果。

　　五、總結：觸發功能的重要性

　　觸發功能是示波器最重要的功能之一，它可以幫助工程師捕捉到信號中的關鍵事件，并深入理解信號的本質。泰克MSO46示波器提供了豐富的觸發方式和設置技巧，可以滿足工程師在不同應用場景下的需求。掌握觸發功能的應用技巧，是工程師高效使用示波器，解決各種電子測量問題的關鍵。

　　六、延伸：MSO46的其他功能

　　除了觸發功能，MSO46還擁有強大的信號分析功能，例如：

　　波形測量:可以測量信號的幅值、頻率、周期、占空比等參數。

　　信號比較:可以將多個信號進行比較，分析信號之間的差異。

　　數學運算:可以對信號進行數學運算，例如加減乘除、積分、微分等。

　　頻譜分析:可以對信號進行頻譜分析，觀察信號的頻譜特性。

　　信號解碼:可以對各種通信協議的信號進行解碼，顯示協議數據包的內容。

　　泰克MSO46示波器是一款功能強大的儀器，其豐富的觸發方式和強大的信號分析功能，使其成為工程師在電子領域進行研究、開發和測試的得力助手。希望本文能夠幫助工程師更好地理解和應用MSO46的觸發功能，提高其工作效率，解決更多電子測量問題，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
