作為一名經驗豐富的工程師，在日常工作中，我們經常需要對信號的紋波進行測量和分析。紋波是信號疊加在直流信號上的交流成分，通常表現為周期性的波動。對于電源系統、數字電路、通信系統等，紋波大小直接影響設備的穩定性、可靠性和性能。因此，準確測量紋波并對其進行分析至關重要。

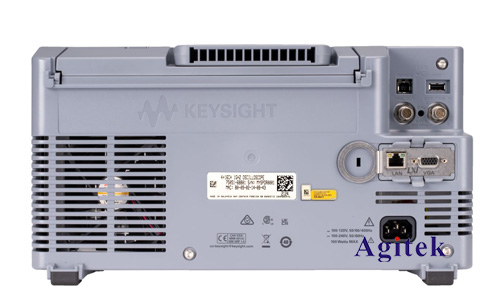

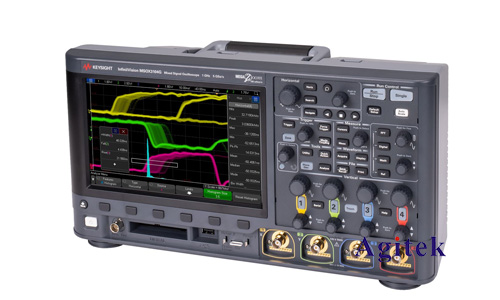

　　是德科技的MSOX3014G示波器是一款功能強大的儀器，它集成了高性能示波器、邏輯分析儀、協議分析儀等功能，為我們提供了豐富的測量和分析工具。本文將詳細介紹使用MSOX3014G示波器進行紋波測試的方法，并結合實際案例，幫助您更好地理解和應用該方法。

　　1.測試環境搭建

　　首先，我們需要準備測試環境，包括：

　　MSOX3014G示波器：確保示波器已連接電源并正常工作。

　　被測設備：將被測設備連接到示波器的輸入通道。

　　探頭：選擇合適的探頭連接到示波器和被測設備之間。通常，對于紋波測量，建議使用高帶寬、低噪聲的探頭，例如示波器的標準探頭或差分探頭。

　　測試信號源：如果需要模擬測試，則需要準備一個能夠產生測試信號的信號源。

　　2.示波器設置

　　在進行紋波測試之前，我們需要對示波器進行必要的設置：

　　觸發方式：選擇合適的觸發方式，例如邊沿觸發或斜率觸發。建議選擇與信號特征相匹配的觸發方式，以便有效捕捉到紋波信號。

　　時間基準：設置合適的時間基準，確保能夠清晰地觀察到紋波信號。

　　垂直刻度：設置合適的垂直刻度，確保能夠清晰地顯示紋波信號的幅度。

　　測量選項：開啟示波器的測量功能，例如峰峰值、均方根值、頻率、占空比等，以便對紋波進行量化分析。

　　數學運算：示波器內置豐富的數學運算功能，可以對信號進行濾波、求導、積分等運算，幫助我們更好地分析紋波信號。

　　3.測試方法

　　不同的紋波測試方法適用于不同的場景，以下是幾種常用的方法：

　　3.1直流紋波測試：

　　該方法適用于測量疊加在直流信號上的交流紋波，例如電源輸出的紋波。具體步驟如下：

　　將探頭連接到被測設備的直流輸出端。

　　設置示波器觸發方式為邊沿觸發，觸發信號源為直流輸出信號。

　　設置時間基準，確保能夠觀察到紋波信號的完整周期。

　　使用示波器的測量功能，測量紋波信號的峰峰值、均方根值等參數。

　　3.2交流紋波測試：

　　該方法適用于測量疊加在交流信號上的交流紋波，例如音頻放大器的輸出紋波。具體步驟如下：

　　將探頭連接到被測設備的交流輸出端。

　　設置示波器觸發方式為邊沿觸發，觸發信號源為交流輸出信號。

　　設置時間基準，確保能夠觀察到紋波信號的完整周期。

　　使用示波器的測量功能，測量紋波信號的峰峰值、均方根值等參數。

　　3.3頻譜分析：

　　該方法適用于對紋波信號的頻率成分進行分析。具體步驟如下：

　　將探頭連接到被測設備的信號輸出端。

　　設置示波器觸發方式為邊沿觸發，觸發信號源為被測信號。

　　使用示波器的頻譜分析功能，觀察紋波信號的頻譜圖。

　　識別頻譜圖中的各個頻率成分，分析紋波信號的頻率特性。

　　4.案例分析

　　案例一：電源輸出紋波測試

　　假設我們要測試一個電源的輸出紋波，我們可以使用直流紋波測試方法。

　　將探頭連接到電源的輸出端。

　　設置示波器觸發方式為邊沿觸發，觸發信號源為電源的輸出信號。

　　設置時間基準，確保能夠觀察到紋波信號的完整周期。

　　使用示波器的測量功能，測量紋波信號的峰峰值、均方根值等參數。

　　假設測量的結果顯示紋波信號的峰峰值為10mV，均方根值為3mV。這意味著電源輸出的紋波幅度比較小，符合預期要求。

　　案例二：音頻放大器輸出紋波測試

　　假設我們要測試一個音頻放大器的輸出紋波，我們可以使用交流紋波測試方法。

　　將探頭連接到音頻放大器的輸出端。

　　設置示波器觸發方式為邊沿觸發，觸發信號源為音頻放大器的輸出信號。

　　設置時間基準，確保能夠觀察到紋波信號的完整周期。

　　使用示波器的測量功能，測量紋波信號的峰峰值、均方根值等參數。

　　假設測量的結果顯示紋波信號的峰峰值為50mV，均方根值為15mV。這意味著音頻放大器輸出的紋波幅度比較大，可能會導致音頻信號失真。

　　使用是德科技MSOX3014G示波器進行紋波測試，我們可以準確地測量和分析信號的紋波特性，并根據實際情況選擇合適的測試方法。通過對紋波進行分析，我們可以評估設備的性能、穩定性和可靠性，并針對發現的問題進行相應的優化改進，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
