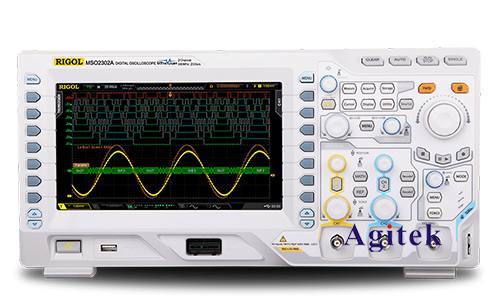

紋波是指疊加在直流信號上的交流成分，它會影響電路的性能和穩定性。數字示波器是測量紋波的常用工具，普源MSO2102A數字示波器具有高精度、高采樣率和豐富的測量功能，可以方便地測量各種類型的紋波。

　　1.測試準備

　　1.1儀器設備

　　普源MSO2102A數字示波器

　　被測電路

　　探頭

　　BNC連接線

　　1.2測試條件

　　確保被測電路處于正常工作狀態。

　　將探頭連接到被測電路的輸出端。

　　將示波器設置為合適的參數，例如采樣率、時間基準和垂直靈敏度。

　　2.測試步驟

　　2.1連接示波器

　　將探頭的接地線連接到被測電路的接地端。

　　將探頭的信號線連接到被測電路的輸出端。

　　將示波器的輸入通道設置為與探頭連接的通道。

　　2.2設置示波器參數

　　設置合適的采樣率。采樣率應至少是紋波頻率的2-3倍。

　　設置合適的時間基準。時間基準應足以顯示完整的紋波周期。

　　設置合適的垂直靈敏度。垂直靈敏度應足以顯示紋波的幅度。

　　2.3觀察和測量紋波

　　觀察示波器屏幕上的波形，確定紋波的形狀、幅度和頻率。

　　使用示波器的測量功能測量紋波的峰峰值、均方根值和頻率。

　　3.分析結果

　　3.1紋波形狀

　　紋波的形狀可以反映其來源。例如，正弦波紋波可能是由電源濾波不良引起的，方波紋波可能是由數字電路引起的。

　　3.2紋波幅度

　　紋波的幅度會影響電路的性能。例如，過大的紋波可能會導致電路的噪聲和失真。

　　3.3紋波頻率

　　紋波的頻率會影響其對電路的影響。例如，高頻紋波可能會導致電路的振蕩。

　　4.注意事項

　　在測量紋波時，應注意探頭的接地和屏蔽。

　　應選擇合適的探頭，以確保測量精度。

　　應注意示波器的帶寬和采樣率，以確保能夠準確地測量紋波。

　　普源MSO2102A數字示波器可以方便地測量各種類型的紋波。通過觀察和測量紋波的形狀、幅度和頻率，可以分析其來源和對電路的影響。在實際應用中，應根據具體情況選擇合適的測量方法和參數，以獲得準確的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
