一、萬用表的分類和優缺點對比

　　常用的萬用表有指針式和數字式兩種：

　　指針式萬用表是以機械表頭為核心部件構成的多功能測量儀表，所測數值由表頭指針指示讀取；

　　數字萬用表所測數值由液晶屏幕直接以數字的形式數顯示，同時還帶有某些語音的提示功能。

　　按外形劃分：

　　有臺式、鉗形式、手持式和袖珍式等。

　　優缺點對比：

　　指針式萬用表的讀數精度較數字式萬用表稍差，但指針擺動的過程比較直觀、明顯，其擺動速度和幅度有時也能比較客觀地反映被測量值的大小和方向。數字式儀表靈敏度高，準確度高，顯示清晰，過載能力強，便于攜帶，使用更簡單。

　　二、指針式萬用表

　　指針式萬用表的型式很多，但基本結構是類似的。指針式萬用表的結構主要由表頭、轉換開關(又稱選擇開關)、測量線路等三部分組成。表頭：是測量的顯示裝置；萬用表的表頭實際上是一個靈敏電流計轉換開關：選擇被測電量的種類和量程（或倍率）測量線路：將不同性質和大小的被測電量轉換為表頭所能接受的直流電流。

　　指針式萬用表使用注意事項

　　使用時

　　（1）必須水平放置，以免造成誤差。

　　（2）不要碰撞硬物或跌落到地面上。

　　（3）不能用手去接觸表筆的金屬部分。

　　（4）在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓時，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。

　　正確接線

　　1.紅表筆與“＋”極性插孔相連，黑表筆與“—”或“＊”或“COM”極性插孔相連。

　　2.測量直流量時，注意正、負極性，以免指針反轉。

　　3.測電流時，儀表應串聯在被測電路中；測電壓時，儀表應并聯在被測電路兩端。

　　4.測量晶體管時，應牢記萬用表的紅表筆與表內電池的負極相接；黑表筆與表內電池的正極相接。

　　正確選擇測量擋位

　　1.測電壓時應將轉換開關放在相應的電壓擋；測電流時應放相應的電流擋等。

　　2.選擇電流或電壓量程時，最好使指針處在標度尺三分之二以上位置；選電阻量程時，最好使指針處在標度尺的中間位置。

　　3.測量時，不確定被測數值范圍時，應先將轉換開關轉至對應的最大量程，然后根據指針的偏轉程度逐步減小至合適的量程。

　　使用后

　　(1)萬用表使用完畢后，如果沒有空檔，應將量程轉換開關置于最高交流電壓檔；如果有空檔（“*”或“OFF”），則應撥至該檔

　　(2)萬用表長期不用時，應將表內電池取出，以防電池電解液滲漏而腐蝕內部電路。

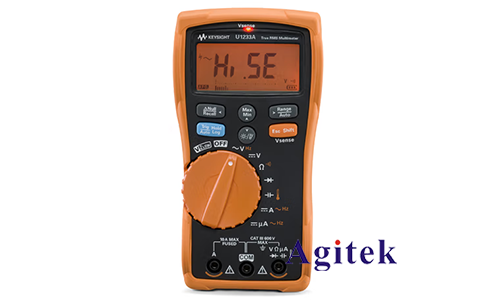

　　三、數字式萬用表

　　數字萬用表的注意事項

　　a、如果無法預先估計被測電壓或電流的大小，則應先撥至最高量程擋測量一次，再視情況逐漸把量程減小到合適位置。測量完畢，應將量程開關撥到最高電壓擋，并關閉電源。

　　b、滿量程時，儀表僅在最高位顯示數字“1”，其它位均消失，這時應選擇更高的量程。

　　c、測量電壓時，應將數字萬用表與被測電路并聯。測電流時應與被測電路串聯，測直流量時不必考慮正、負極性。d當誤用交流電壓擋去測量直流電壓，或者誤用直流電壓擋去測量交流電壓時，顯示屏將顯示“000”，或低位上的數字出現跳動。e禁止在測量高電壓（220V以上）或大電流（0.5A以上）時換量程，以防止產生電弧，燒毀開關觸點。f當顯示“”、“BATT”或“LOW BAT”時，表示電池電壓低于工作電壓。

　　四、萬用表使用經驗

　　1.萬用表測漏電方法：

　　用萬用表的通斷檔，量地與被量電路部位，如果表顯示有阻值，則判斷不絕緣。但實際上如果測漏電的話應該用兆歐表，也就搖表。因為萬用表測量時表筆兩端的電壓很低，一般不超過9v，不能擊穿間隙漏電。而兆歐表可以達到1000v以上。將萬用表接頭插入測量交流電對應接線柱，然后用一只筆測零線或者地線，另外一只筆測你懷疑漏電的地方，看萬用表示數，如果是0，說么此處無漏電，無電壓！如果是220或者其他超過36V的電壓示數，都是漏電的，說明此處不安全！用萬用表電阻檔200M檔測量絕緣電阻，先確定是哪根線漏電，或者哪兩根線短路。方法如下：測量火線和零線的絕緣電阻，測量火線對地線的絕緣電阻，測量零線對地線絕緣電阻。如果短路絕緣電阻基本為零。知道哪根線漏電了，在用分段查找法，逐步縮小故障范圍。或者用排除法，把線路分開后一段一段的通電試驗。

　　2.萬用表如何區分零線和火線：

　　一般來說,鑒別市電中的零線,火線,非用低壓試電筆不可,用萬用表能區別也火線和零線嗎?回答是肯定的,方法如下:將萬用表的量程開關撥至交流電壓250V或500V檔.黑表筆接室內的自來水管工潮濕地面,土地等,紅表筆與電源線或電源插座孔接觸,萬用表指示的電壓值較高的為火線,電壓值較低或為零的為零線.

　　3.用數字萬用表測量零火線的方法：

　　用萬用表就可以很方便的測量出家里的零線火線，只要你用數字萬用表，鉗型萬用表，指針機械萬用表的交流電壓檔就可以。萬用表量程開關到到交流電壓檔(應該所以的萬用表都有這樣的功能，量程從200mV到750V，一般選擇200V檔，有的鉗型表沒有200V檔可以選再大一點量程。指針萬用表檔位要小點可以選10 V 100V)再用紅黑表筆分別插在V/COM里(平時測量家電220V電壓的插孔)將黑表筆線繞在左手里2-3圈(看圖)當然越多越好，注意了：此時黑表筆金屬針千萬不要碰到手，以防電擊然后就可以測試了，右收拿紅表筆分別測插座或者零火線，你記下2次測量的結果，之間肯定有個一大一小的電壓，測得大的電壓就是火線，小電壓值當然是零線了，如果測地線肯定是沒更小的電壓甚至沒電壓(要看你家的地線接了沒有哦！)通過零線和火線的電壓的測量值區別，一目了然。

　　五、萬用表測量技巧

　　1、測喇叭、耳機、動圈式話筒：用R×1Ω檔，任一表筆接一端，另一表筆點觸另一端，正常時會發出清脆響量的“噠”聲。如果不響，則是線圈斷了，如果響聲小而尖，則是有擦圈問題，也不能用。

　　2、測電容：用電阻檔，根據電容容量選擇適當的量程，并注意測量時對于電解電容黑表筆要接電容正極。①估測微波法級電容容量的大小：可憑經驗或參照相同容量的標準電容，根據指針擺動的最大幅度來判定。所參照的電容不必耐壓值也一樣，只要容量相同即可，例如估測一個100μF/250V的電容可用一個100μF/25V的電容來參照，只要它們指針擺動最大幅度一樣，即可斷定容量一樣。②估測皮法級電容容量大小：要用R×10kΩ檔，但只能測到1000pF以上的電容。對1000pF或稍大一點的電容，只要表針稍有擺動，即可認為容量夠了。③測電容是否漏電：對一千微法以上的電容，可先用R×10Ω檔將其快速充電，并初步估測電容容量，然后改到R×1kΩ檔繼續測一會兒，這時指針不應回返，而應停在或十分接近∞處，否則就是有漏電現象。對一些幾十微法以下的定時或振蕩電容（比如彩電開關電源的振蕩電容），對其漏電特性要求非常高，只要稍有漏電就不能用，這時可在R×1kΩ檔充完電后再改用R×10kΩ檔繼續測量，同樣表針應停在∞處而不應回返。

　　3、在路測二極管、三極管、穩壓管好壞：因為在實際電路中，三極管的偏置電阻或二極管、穩壓管的周邊電阻一般都比較大，大都在幾百幾千歐姆以上，這樣，我們就可以用萬用表的R×10Ω或R×1Ω檔來在路測量PN結的好壞。在路測量時，用R×10Ω檔測PN結應有較明顯的正反向特性（如果正反向電阻相差不太明顯，可改用R×1Ω檔來測），一般正向電阻在R×10Ω檔測時表針應指示在200Ω左右，在R×1Ω檔測時表針應指示在30Ω左右（根據不同表型可能略有出入）。如果測量結果正向阻值太大或反向阻值太小，都說明這個PN結有問題，這個管子也就有問題了。這種方法對于維修時特別有效，可以非常快速地找出壞管，甚至可以測出尚未完全壞掉但特性變壞的管子。比如當你用小阻值檔測量某個PN結正向電阻過大，如果你把它焊下來用常用的R×1kΩ檔再測，可能還是正常的，其實這個管子的特性已經變壞了，不能正常工作或不穩定了。

　　4、測電阻：重要的是要選好量程，當指針指示于1/3～2/3滿量程時測量精度最高，讀數最準確。要注意的是，在用R×10k電阻檔測兆歐級的大阻值電阻時，不可將手指捏在電阻兩端，這樣人體電阻會使測量結果偏小。

　　5、測穩壓二極管：我們通常所用到的穩壓管的穩壓值一般都大于1.5V，而指針表的R×1k以下的電阻檔是用表內的1.5V電池供電的，這樣，用R×1k以下的電阻檔測量穩壓管就如同測二極管一樣，具有完全的單向導電性。但指針表的R×10k檔是用9V或15V電池供電的，在用R×10k測穩壓值小于9V或15V的穩壓管時，反向阻值就不會是∞，而是有一定阻值，但這個阻值還是要大大高于穩壓管的正向阻值的。如此，我們就可以初步估測出穩壓管的好壞。但是，好的穩壓管還要有個準確的穩壓值，業余條件下怎么估測出這個穩壓值呢？不難，再去找一塊指針表來就可以了。

　　方法是：先將一塊表置于R×10k檔，其黑、紅表筆分別接在穩壓管的陰極和陽極，這時就模擬出穩壓管的實際工作狀態，再取另一塊表置于電壓檔V×10V或V×50V（根據穩壓值）上，將紅、黑表筆分別搭接到剛才那塊表的的黑、紅表筆上，這時測出的電壓值就基本上是這個穩壓管的穩壓值。說“基本上”，是因為第一塊表對穩壓管的偏置電流相對正常使用時的偏置電流稍小些，所以測出的穩壓值會稍偏大一點，但基本相差不大。這個方法只可估測穩壓值小于指針表高壓電池電壓的穩壓管。如果穩壓管的穩壓值太高，就只能用外加電源的方法來測量了（這樣看來，我們在選用指針表時，選用高壓電池電壓為15V的要比9V的更適用些）。

　　6、測三極管：通常我們要用R×1kΩ檔，不管是NPN管還是PNP管，不管是小功率、中功率、大功率管，測其be結cb結都應呈現與二極管完全相同的單向導電性，反向電阻無窮大，其正向電阻大約在10K左右。為進一步估測管子特性的好壞，必要時還應變換電阻檔位進行多次測量，方法是：置R×10Ω檔測PN結正向導通電阻都在大約200Ω左右；置R×1Ω檔測PN結正向導通電阻都在大約30Ω左右，（以上為47型表測得數據，其它型號表大概略有不同，可多試測幾個好管總結一下，做到心中有數）如果讀數偏大太多，可以斷定管子的特性不好。還可將表置于R×10kΩ再測，耐壓再低的管子（基本上三極管的耐壓都在30V以上），其cb結反向電阻也應在∞，但其be結的反向電阻可能會有些，表針會稍有偏轉（一般不會超過滿量程的1/3，根據管子的耐壓不同而不同）。同樣，在用R×10kΩ檔測ec間(對NPN管）或ce間（對PNP管）的電阻時，表針可能略有偏轉，但這不表示管子是壞的。但在用R×1kΩ以下檔測ce或ec間電阻時，表頭指示應為無窮大，否則管子就是有問題。應該說明一點的是，以上測量是針對硅管而言的，對鍺管不適用。不過現在鍺管也很少見了。另外，所說的“反向”是針對PN結而言，對NPN管和PNP管方向實際上是不同的。
