示波器是電子工程師的眼睛。在電子產品的研發、生產和維護的整個電子產品周期中，示波器是不可或缺的。

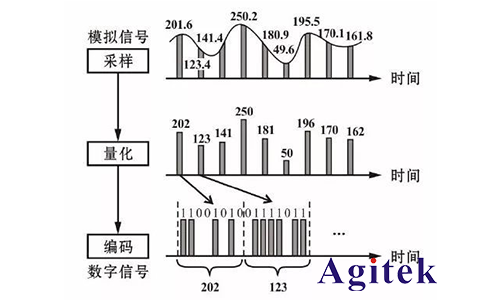

　　示波器的ADC模塊負責將示波器前端放大器輸入的模擬電信號轉換為數字信號，并將其交給后臺進行處理。它不僅是示波器主要指標的決定性組成部分。以下是轉換過程的詳細介紹。模擬電壓信號通過采樣、維護、量化和編碼轉換為數字信號

　　采樣：在一定時間間隔內提取信號大小的操作稱為采樣，其值為樣本值。提取信號大小的時間間隔越短，信號重現越正確。由于縮短時間間隔會增加數據量，因此應選擇合適的采樣頻率。

　　定量：采樣后的信號范圍仍然是連續值（模擬量）。此時，可以在振幅方向上劃分一定的間隔，以確定樣本值屬于哪個范圍，并將記錄在其范圍內的值分配給樣本值。如上圖所示，該范圍分為0~0.5、0.5~1.5、1.5~2.5，再用0、1、2...代表每個區間，按四舍五入處理小數點后面的值。比如201.6屬于201.5~202.5，賦值202；123.4屬于122.5~123.5，則賦值123。

　　編碼：將量化信號轉換為二進制數，即用0和1代碼組合表示的處理過程稱為代碼，“1”表示脈沖，“0”表示無脈沖。因此，模擬值最終將用2n次的二進制值表示。二進制值的n表示ADC模塊的位數，即數據量化過程中振幅值的刻度數。例如，6位ADC，64級和8位ADC，256級。位數越高，ADC數據采樣精度越高，對ADC模塊的要求越高。

　　除示波器外，數模轉換模塊認為，萬用表、數據采集卡、邏輯分析儀、電源分析儀等多種常用儀器的上葉是常見的組成部分。在這些設備中，有些設備需要多個通道，多通道數據采集方法可分為異步和同步。

　　異步采集：ADC模塊由兩個或兩個以上采集通道的設備共用，每個通道的信號由ADC模塊交替采樣。

　　同步采集：設備的多個數據采集通道，每個模擬量輸入通道都配備了單獨的AD轉換芯片，因此每個通道都可以獨立采集。

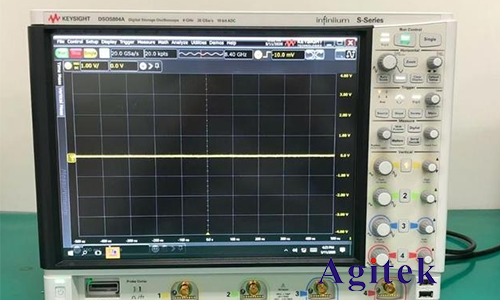

　　以是德MSOS804A示波器為例，示波器有4個通道，8GHz帶寬，20GSa/s采樣率。是德MSOS804A示波器有4個ADC模塊，最大采樣率為10GSa/s，其中通道1和通道2的ADC模塊形成ADC模塊組。當單獨使用1個通道或2個通道時，是德示波器的帶寬可達8GHz，最大采樣率可達20GSa/ss。當1、2通道一起使用時，本通道中的ADC模塊只能使用，因此示波器的帶寬僅為4GHz，最大采樣率為10GSa/s。3/4通道也是如此。

　　綜上所述，如果客戶在使用示波器的過程中使用兩個通道，建議使用2個通道，建議各戶使用1、3或者2、4通道提高測試結果的準確性。
