今天，我們將介紹使用是德示波器來發現異常毛刺的原因。異常毛刺、非單調邊緣和亞穩態信號是幾種信號異常，經常讓工程師感到煩惱和睡眠不安。我們通常采取三個步驟來診斷異常故障：

　　觀察識別；確認異常存在；

　　信號隔離；將異常信號與良好信號分離

　　分析和收集；找到導致根本原因的線索（如頻率異常、獨特的代碼類型或其他標志，以診斷第一個異常的原因）

　　示波器

　　確認和隔離異常

　　如果您懷疑自己的設計中存在異常，那么無論是在產品開發、設計驗證還是故障分析過程中，您所要做的第一件事便是找到異常。

　　圖1所示的是混在良好信號中的一個異常毛刺。該毛刺會造成設計出現間歇性的操作故障。如果像傳統的數字存儲示波器一樣采用較慢的波形捕獲率（觸發更新速率），則第一步的觀察確認將會耗費很長時間。不過，借助6000 X系列每秒450,000波形的捕獲率（波形/秒），您可以立即看到這種異常毛刺。在節約時間方面，如果您使用捕獲率為450,000波形/秒的示波器來顯示一個毛刺可能需要10秒鐘，但如果換用1,000波形/秒捕獲率的示波器來，顯示同一毛刺需要75分鐘！

　　現在，您已確認了毛刺，接下來您會希望將其與良好信號隔離開來。使用高級觸發是在現代示波器中隔離信號的基本方法。不過，設置高級觸發需要專業知識，該過程可能極富挑戰性，這要視您要試圖隔離異常的復雜程度而定。憑借6000 X系列示波器獨有的硬件In?niiScan區域觸摸觸發，信號隔離變得非常簡單，只需在信號周圍或感興趣的區域劃一個方框即可，并選擇信號是否為“必須交叉”或“不得交叉”。示波器將會僅顯示滿足這些限定條件的波形。圖2和圖3是使用In?niiScan區域觸發隔離我們示例信號中異常毛刺的示例。由于6000X In?niiScan區域觸發基于硬件，它可通過速度高達每秒160,000波形的觸發進行掃描。相較之下，基于軟件的區域觸發每秒僅能查看約1,000個波形。

　　圖1.快速更新速率可更快捕獲異常毛刺。

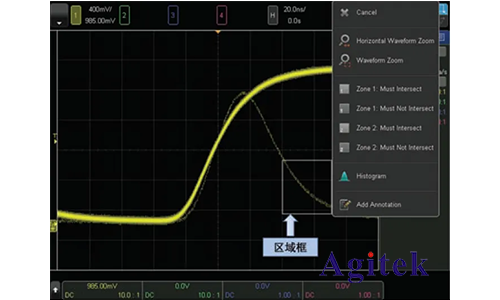

　　圖2.劃此方框以設置In?niiScan區域觸摸觸發。

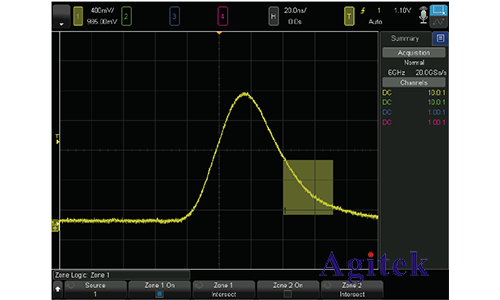

　　圖3.僅捕獲和顯示圖2中所劃方框的交叉波形。

　　收集并深入分析以確定毛刺的來源

　　一旦異常得到隔離，下一步就是收集并分析相關信息，并試圖找出這個毛刺的根本原因。使用6000 X系列示波器多點觸摸屏上的雙光標，我們可以快速測量毛刺的大小，在圖4的情況下，毛刺約為圖中所示的40 ns。在了解了這個毛刺的寬度后，我們現在可用第二種方式來隔離毛刺。

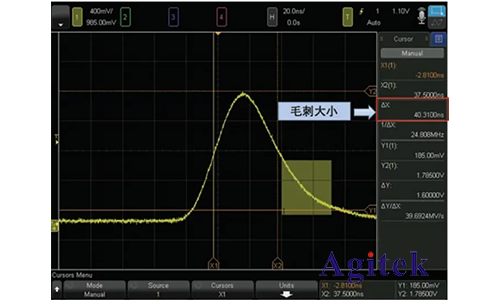

　　圖4.使用雙光標來確定毛刺大小

　　我們真正想要了解的是，這個毛刺是否多次發生，如果是，那么其發生頻率是多少。在此情況下的高級觸發中，脈寬觸發是較為理想的一個。脈寬觸發可通過設置“大于”、“小于”或“在……之間”的脈寬條件來工作。圖5所示的脈寬觸發設置采用“小于50 ns”的脈寬。

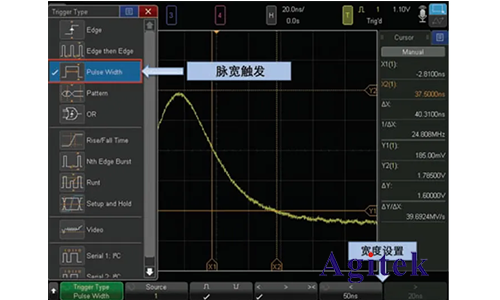

　　圖5.設置脈寬觸發

　　但是我們?nèi)绾尾拍苷页雒潭嚅L時間發生一次呢？分段存儲器是6000 X系列示波器的一個標準功能，它能讓您有選擇地捕獲和存儲重要的信號活動或分段，而不會捕獲瑣碎的信號空閑時間。我們?yōu)槊恳环侄翁峁┮粋€(gè)相對于第一個觸發事件時間標識。分段存儲器是一個理想的解決方案，因?yàn)槲覀儜岩蛇@種毛刺的出現頻率很低，間隔有非常長的空閑時間。我們將使用分段存儲器和脈寬觸發來找出這種毛刺發生了多少次。

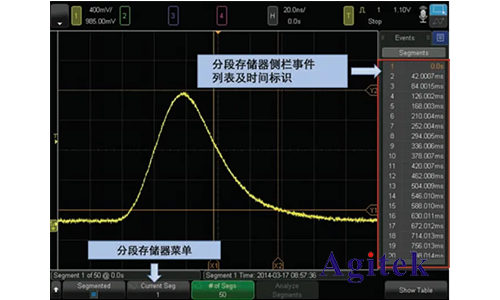

　　圖6.分段存儲器捕獲的50個毛刺。側欄列表顯示相對時間標識

　　圖6顯示了捕獲50個毛刺的結果。使用可滾動的側欄事件列表，您可快速找出每個分段的時間標識。這個列表說明，毛刺是周期性的，每42 ms發生一次，或發生頻率為23.8 Hz。

　　換句話說，您可以確定這個毛刺的潛在根本原因是來自信號源的一個耦合信號，頻率大約在23.8 Hz。

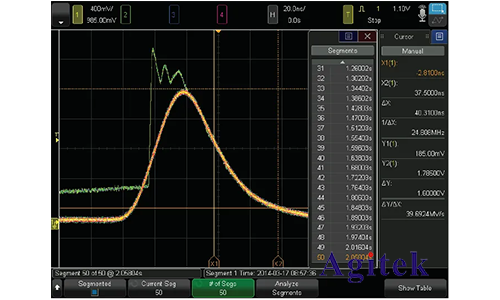

　　同時使用分段存儲器和色度分析，可進行進一步的深入分析。當色度顯示激活后，分段存儲器的“分段分析”功能能夠重疊所有分段。通過顯示波形的三維定量視圖，色度顯示能夠提供特定感興趣事件的發生頻率是多少，所以要找出如圖7

　　圖7.分段存儲器的色度分析能夠?yàn)槟谔幚淼倪@種類型的毛刺提供額外的深入分析

　　所示的異常波形信號，這是一個理想的解決方案。

　　另外請注意，分段存儲器能以20 GSa/s的速度在2秒的時間內捕獲50個毛刺。沒有分段存儲器功能的傳統示波器需要40 Gpts的存儲深度來執行同樣長度的采集(2 sec/(1 pt/20 GSa/s)=40 Gpts)。

　　10位計數器/累加器

　　In?niiVision 6000 X系列示波器為發現特定毛刺的發生頻率提供了另外一種可選方案，即使用內置的10位計數器和累加器(選件)。內置的10位計數器和累加器能夠統計邊沿?cái)?shù)和“符合觸發條件的事件”數量。圖8所示的是用計數器來測量脈寬符合觸發條件的事件頻率。正如預期的那樣，計數器發現毛刺的發生頻率為23.8 Hz。

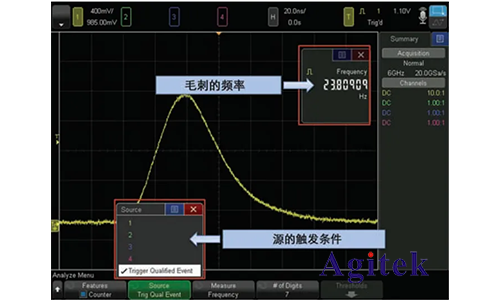

　　圖8.使用10位計數器和累加器來確定符合觸發條件的事件頻率

　　結論

　　具有較慢波形捕獲率的示波器可能存在丟失寶貴信息的風險，不過憑借6000 X系列示波器提供的450,000波形/秒的捕獲率，該風險可以得到極大地降低。高級觸發是一個功能強大的事件隔離工具，不過硬件In?niiScan區域?qū)⒂|發可用性提升到了一個新高度。借助In?niiScan區域觸發，您可以確保觸發所有可視的事件。

　　在我們的示例中，在對毛刺進行隔離后，我們確定可疑耦合信號的發生頻率為23.8 Hz。我們首先使用分段存儲功能進行分析，其時間標識顯示任何兩個相鄰毛刺之間均間隔42 ms。我們能夠確認毛刺是周期性的，因?yàn)樵谖覀儾东@的2秒時間內，結果是一致的。如不采用分段存儲器，我們需要具備40 Gpts以上存儲深度的示波器來捕獲同樣的時間長度。分段存儲器與色度顯示結合使用能夠識別出低概率出現的異常波形。作為一種代替的故障診斷方法，我們可以使用10位計數器來監視觸發符合條件的事件，并找出毛刺的發生頻率為23.8 Hz。

　　使用是德Keysight In?niiVision 6000 X系列示波器，您能加速找出根本原因的過程。450,000波形/秒的捕獲率，硬件In?niiScan區域觸發，支持色度顯示的分段存儲器，10位內置計數器，易于使用的多點觸控顯示屏，您可在自己的預算范圍內得到極具性價比的下一代示波器技術。
