泰克示波器TBS2000B擁有9 英寸顯示屏，可以查看更多信號，該顯示屏具有 15 個水平格，可提供更長的每屏幕時間以及 5M 記錄長度，從而捕獲長時間窗口，非常適合查看和測量信號。今天安泰測試就給大家分享一下泰克示波器TBS2102B在輻射檢測模塊測試的應用。

客戶需求：

想要實現硅光電倍增管的輻射光信號轉電信號測量，輻射檢測模塊中，除了SiPM裸管之外，還至少會集成高壓電源和分壓電路。其中高壓電源中使用的振蕩電路(Oscillation Circuit) 會帶來額外微小的電壓抖動，繼而使得加在PMT上的高壓、PMT的增益以及最終輸出的信號上都會出現相應的抖動，基于測試工程師描述，測量信號電壓很小，頻率在幾百KHz，信號上升時間幾百ns到幾us級別信號，需要看光子檢測效率或PDE 量化了SiPM檢測光子的能力。

推薦方案：

安泰測試推薦使用泰克示波器TBS2102B，具有低噪聲設計、優異的信號完整性、測量精準可靠、100MHz帶寬、最高2GS/s采樣率、5M記錄長度等特點，跟進測量信號可以用前面板波形導航控制功能，簡便地卷動和縮放長記錄。

現場演示：

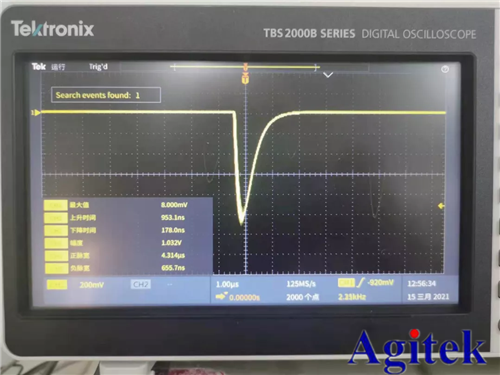

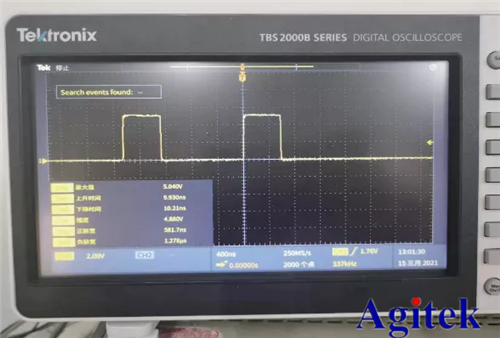

通過現場實際測試，泰克示波器TBS2102B的測試效果比之前使用的其它示波器查看波形更清楚。這是使用TBS2102B示波器拍攝顯示SiPM輸出的離散性質，當被低級光的短暫脈沖照亮時的波形。我們發現在最大電壓8mv，上升時間953.1ns，幅度1.032V示波器能夠抓取到完整清晰波形。如圖一所示：

圖一

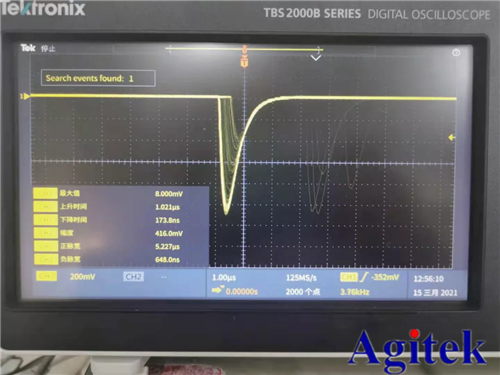

當隨著短時間的變化，上升時間為1us左右，最大電壓下降到3mV，幅值下降到416mV示波器不僅能夠抓取到完整清晰的抖動波形，還能看到一些偶發信號。如圖二所示：

圖二

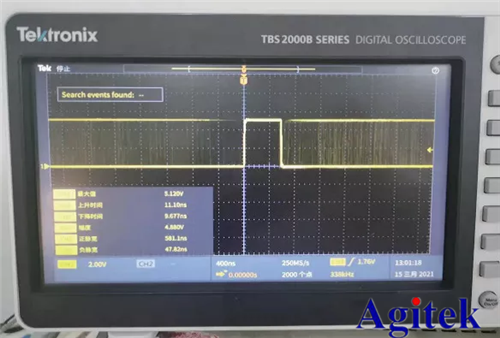

SiPM中的擊穿電壓（V BD）是導致自我維持雪崩倍增的最小（反向）偏置是控制SiPM 工作的過電壓ΔV。增加過壓ΔV 可改善PDE和SiPM性能。但是，有一個上限，超過該上限，噪聲和其他干擾（隨過電壓而增加）就會開始干擾SiPM操作。如圖三所示，是測試過程中上升時間發生變化，信號波形發生抖動噪聲。

圖三

綜上所述，硅光電倍增器是緊湊的固態光學傳感設備，具有高增益并能夠檢測低至光子水平的光。該技術正在廣泛的領域和行業中找到應用，但存在一些缺點，例如噪聲，會限制其性能。

通過使用泰克示波器TBS2102B，我們在不同頻率，幅值等光電信號，示波器能夠抓取到清晰的完整信號及噪聲，對工程師測試應用帶來更好的改進的SiPM噪聲及其限制。TBS2102B不緊采樣率高，存儲深度長，還體現了9英寸大型顯示器，15個水平分度的好處，對某條通道拍攝所有測量的“快照”，或顯示任何通道上最多6項測量，隨時記錄保存數據及圖像功能。

泰克示波器TBS2000B擁有專利的TekVPI 接口，觀測波形細節更清晰，廣泛用于功率測量、嵌入式設計和教育等，如需了解泰克示波器更多應用，歡迎訪問安泰測試官網www.xyttest.cn。
