提起電磁干擾（EMI）這個詞，人們或許還感到陌生，但EMI的影響卻是幾乎每個人都曾身經歷過的。例如，觀看電視時，附近有人使用電鉆、電吹風等電器，會使電視畫面出現雪花點，所聲器里發出剌耳的噪聲……這類現象人們早已司空見慣、習以為常了，但是電磁干擾的危害卻遠不止如此。事實上，電磁干擾已使民航系統失效、通信不暢、計算機運行錯誤、自控設備誤動作等，甚至危及人身安全。因此，加強提高EMI抑制技術，已成為當務之急，助您一次通過 EMI 一致性測試。
世界各地都已經制訂了 EMI 法規，以便為電氣設備和電子設備用戶提供更好的可靠性和安全性。為了保證滿足這些法規，許多公司利用專門的測試機構服務，來執行 EMI 認證要求的實際一致性測試。
許多公司采用專門測試機構提供的服務,來執行EMI/EMC認證要求的實際一致性測試,大多數工程師采用優秀的設計慣例,較大限度地減少發生EMI/EMC問題的可能。即使有準確的EMI/EMC仿真軟件,當前在設計和原型階段通常仍要執行“預一致性”測量,以在產品發出進行一致性測試之前,識別和解決潛在的EMI/EMC問題。這些技術降低了產品在測試工作室進行全面一致性測試時失敗的風險。愈加嚴格的EMI測試規范成為工程師在電子產品設計中不可回避的問題:
高成本的第三方 EMI 測試
難進行 EMI 整改的效果確認
無法準確定位 EMI 的信號來源

泰克針對以上的這些難題,整理了 EMI 的預一致性及整改方案，為工程師提供參考：

一、如何利用泰克示波器進行干擾的查找

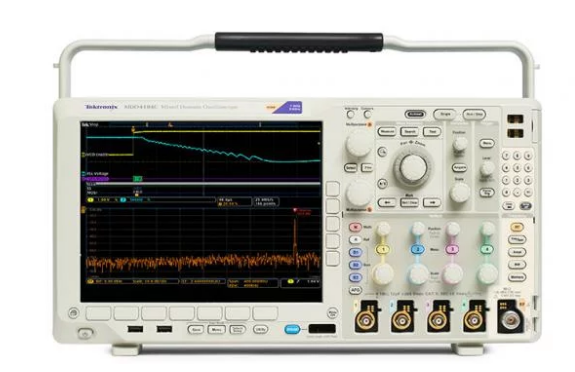

泰克示波器EMI一致性測試好助手(圖1)

通常使用示波器,探測UUT上的電信號。檢查EM問題是否與電信號一致,無疑是EMI診斷中耗時的流程。過去,一直很難以有意義的方式把來自頻譜分析儀的信息與來自示波器的信息關聯起來。MDO4000系列混合域示波器的問世,消除了EMI調試中同步多臺儀器的難題。
二、MDO4000系列混合域示波器典型應用

1、嵌入式設計在混合信號嵌入式系統上執行系統級調試，迅速發現和解決問題，包括當前常見的串行總線和無線技術。

2、功率設計使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。

3、EMI調試確定哪些時域信號可能導致不想要的EMI，迅速追蹤嵌入式系統中的EMI來源。實時查看時域信號對系統EMI輻射的影響。

4、無線調試在使用藍牙、802.11 WiFi、ZigBee或某些其他無線技術時，MDO4000C可以查看整個系統，包括模擬信號、數字信號和RF信號，而且在時間上同步，了解其真實特點。在一次捕獲中，捕獲超寬頻段，查看多種無線技術之間的交互，或查看現代標準（如802.11/ad）中的整個寬帶頻率范圍。

5、教育管理工作臺上的多臺儀器可能會非常麻煩。MDO4000C把六種儀器整合到一臺儀器中，不需要管理多臺儀器。集成頻譜分析儀可以講授高級無線技術課程，同時使要求的投資達到較小。全面升級能力可以在需求變化時或在預算允許時再增加功能。

6、制造測試和調試規格和空間限制可能會給車間帶來巨大影響。獨一無二的六合一MDO4000C把多臺儀器整合到一臺小型儀器中，減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。

三、與競品儀器對比：

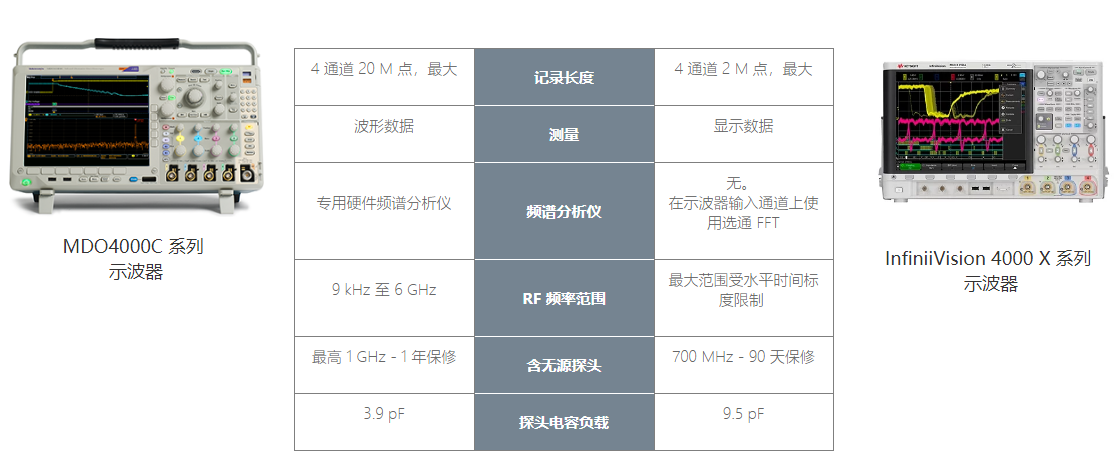

泰克示波器EMI一致性測試好助手(圖2)
