多通道電荷采集系統測試方案
一、項目背景
北京XX大學在研發柔性傳感器時,需對16個通道的電流、電壓、電荷、電阻等參數進行同步采集。目前僅有一臺Keithley 6514靜電計以及一臺NI USB6218采集器,只能手動逐通道切換測量,無法滿足在1秒內完成160個數據點(即每通道10點/秒)的高速采集需求。
二、項目需求
1、組合儀器型號:Keithley 6514靜電計、阿爾泰PCI2612矩陣開關、NI USB6218采集器;
2、采集參數:可根據儀器參數設置量程、采樣率/NPLC,測量傳感器16路的電流、電壓、電荷、電阻;
3、速率要求:共16個通道,每秒每通道10個數據,實際速率以最終調試結果為準;
4、采集方式:由軟件自動掃描,按順序由1-16通道循環掃描,通常測試周期為20S;
5、界面顯示:需要有繪圖界面,可以不同時在一個頁面顯示;
6、報告存儲:測試數據以及波形圖可自動保存、手動保存。
三、硬配件清單
序號 | 硬配件名稱 | 品牌 | 設備型號 | 單位 | 數量 |
1 | ATE BOX | 安泰/AGITEK | 定制 | 臺 | 1 |
2 | 靜電計 | Keithley | 6514 | 臺 | 1 |
3 | 采集器 | NI | USB6218 | 臺 | 1 |
4 | 多路復用開關 | 阿爾泰 | PCI2612 | 臺 | 1 |
5 | 工控機 | 聯想 | IPC-630 | 臺 | 1 |

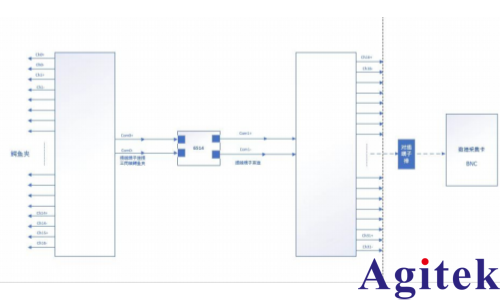

硬件拓?fù)鋱D

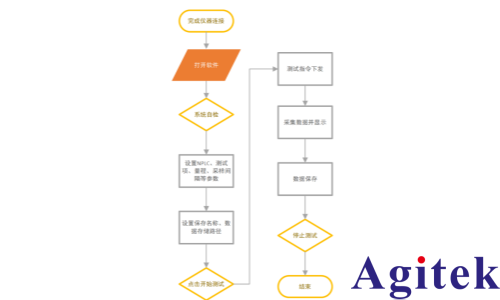

五、測試流程圖

(1)完成硬件連接(如上硬件拓?fù)鋱D)
(2)打開軟件,完成系統自檢,硬件連接是否正常;
(3)設置NPLC、測試項、量程、采樣間隔等參數;
(4)設備保存名稱、數據存儲路徑;
(5)選擇采集通道,支持多選;
(6)在軟件上點擊開始測試;
(7)軟件向測試設備下發指令;
(8)軟件從儀器端采集數據并完成顯示繪圖;
(9)數據保存到對應路徑;
(10)點擊停止測試;
(11)結束測試。

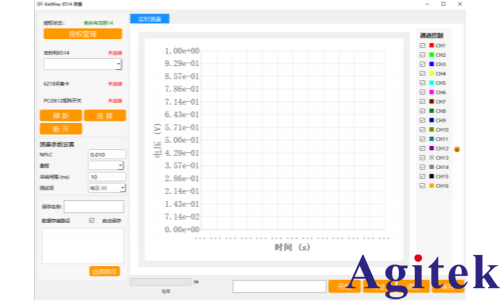

六、軟件界面

七、軟件功能
(1)兼容Keithley 6514靜電計、阿爾泰PCI2612矩陣開關、NI USB6218采集器配合使用;
(2)支持單通道采集、多通道采集,可任意選擇通道;
(3)支持系統自檢;
(4)支持采集電壓、電流、電阻、電荷等參數;
(5)支持手動保存、自動保存,自定義保存路徑;
(6)具備繪圖功能。
該系統由安泰測試設備有限公司專注于自動測試設備(ATE)系統集成的專業團隊設計,具備深厚的技術積累,能夠?qū)⒏黝悘?fù)雜的 ATE 硬件設備與定制化軟件高效整合,為電子制造、半導體等行業提供一站式測試解決方案。如果您有軟件定制需求,歡迎聯系安泰測試!
