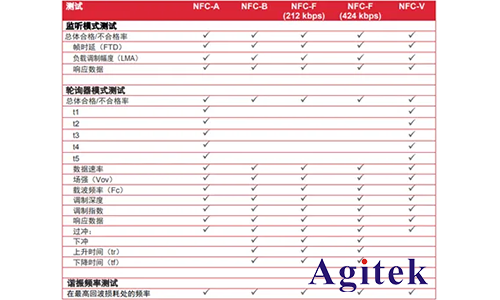

　　是德示波器（3000XT和4000X），Trueform波形發生器(33500，33600系列)，可編程3合1NFCNFC自動測試系統由天線（輪詢、監控和諧振頻率線圈測試）和計算機上的NFC一致性測試軟件組成，可以對支持NFC的設備進行全面的模擬測試。具體測試項目如圖1所示：

　　配置要求：

　　·至少需要使用3萬個示波器XT和4000X4通道最小帶寬示波器。訂購。D3000NFCA和D4000NFCA選件，激活示波器.

　　·波形發生器需要訂購具有任何波形功能的雙通道函數信號發生器，33500和33600必須具有存儲升級的MEM選件。

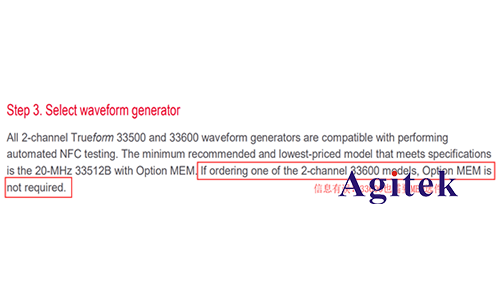

　　請注意目前KeysightOscilloscope-basedNFCTestSolution-DataSheet內容有誤，只要求33500系列有MEM選件，而33600系列不需要。如圖2所示：

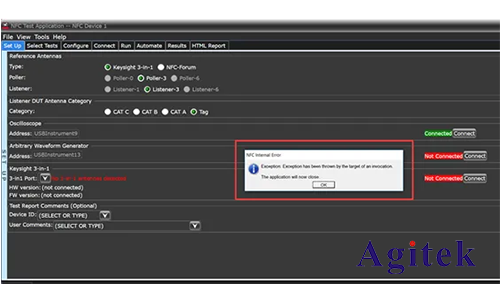

　　如果函數發生器沒有配置MEM選件，則在使用中NFCTestApplication當軟件連接到33600系列函數發生器時，會提示以下錯誤信息，導致軟件崩潰。如圖3所示：

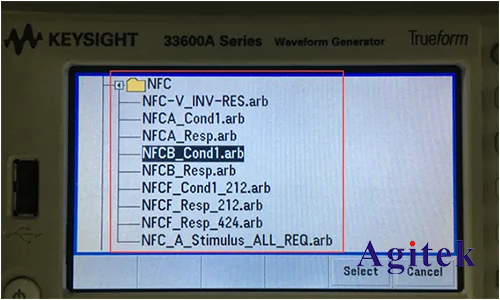

　　NFCTestApplication軟件連接波形發生器后，將在其內部非易失性存儲單元中創建和保存NFC測試的波形文件，如圖4所示:

　　·天線可采用是德提供的三種不同測試間距（線圈與測試平臺之間的距離）的三合一可編程天線。型號為：

　　N2116A5mm間距/N2134A10mm間距/N2135A15mm間距

　　也可訂購N2116A-001，包括上述三個間距的天線。

　　客戶還可以使用NFC組織提供的各種標準尺寸的輪詢和監控天線。

　　但這種天線不能程控，因此不能用于諧振頻率的測試。

　　·軟件要求：

　　oKeysight I/O Libraries version 17.2 or greater。

　　oKeysight License Service 5.1.20822.10730(包含在NFC Test Application安裝包內).

　　oKeysight License Manager 5.3(包含在NFC Test Application安裝包內).

　　o.NET Framework 4.5.2(包含在NFC Test Application安裝包內).

　　oMATLABCompilerRuntime9.1(包含在NFC Test Application安裝包內).

　　oNFCTestApplicationsoftware.

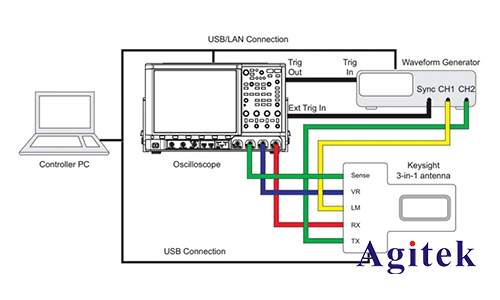

　　是德三合一天線連接示意圖如圖5所示：

　　是德和合作M924XAPXIe示波器和P924X模塊化示波器NFC觸發功能軟件，型號分別為M9240NFCB和P9240NFCB。但這兩款軟件并不支持NFC自動化測試。

       以上就是是德示波器NFC 自動測試方案的測試內容及配置要求的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
