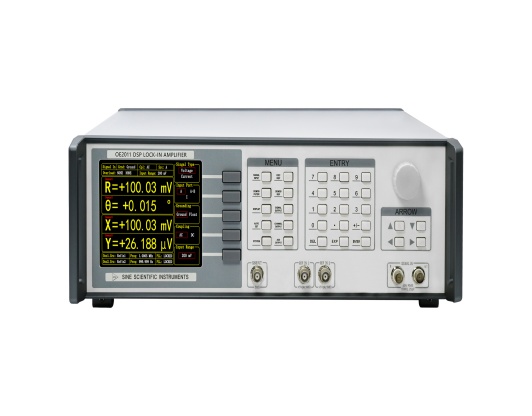

產品概述

      OE2011數字鎖相放大器是當前最新推出的核心技術產品，具備卓越的高性能與寬帶測量能力。該儀器基于數字調制技術，配備24位高精度模數轉換器（ADC）和16位高速模數轉換器（DAC），配合全新推出的流溪架構，能夠精準、快速、靈活地檢測隱藏在強噪聲中的有效信號成分。

      OE2011不僅能同時測量輸入信號的幅度和相位信息，其在測量精度、工作頻率范圍、信噪比及動態儲備等關鍵性能指標上，均達到了國際領先水平。此外，新增的多諧波測量、示波器與頻譜分析儀功能、PID控制功能，使得OE2011能廣泛適用于科研和工業領域的多種需求。

輸入信號通道

     OE2011配備了低噪聲模擬前端放大器，能夠高效處理差分信號或單端信號，等效輸入噪聲低至2.5nV/√Hz。該通道的輸入阻抗為10M?，滿量程靈敏度范圍為1nVrms至5Vrms。此外，信號輸入通道采用高精度24位ADC，動態范圍可以達到130dB以上。

輸出信號通道

     OE2011基于32 MSPS的16位數模轉換器（DAC），能夠在1 Hz至250 kHz的頻率范圍內生成高精度正弦波信號，并可調節直流偏置。信號幅值范圍為0.1Vrms至5Vrms，直流偏置范圍為±5Vdc。對于需要偏置電壓的外部設備，如電光調制器，OE2011憑借其卓越的驅動能力，可以直接驅動設備而無需額外的電平轉換放大器。輸出信號的相位與儀器內部振蕩器保持同步，并且可以獨立設置相位偏移。此外，OE2011支持AM/FM/PM調制功能，方便用戶對系統進行調制控制。

參考信號通道

      鎖相放大器的參考信號可根據用戶實際需求選擇正弦波或方波信號，也可采用儀器內部數字合成的參考信號。當OE2011設置為內部參考信號模式時，儀器內部的高精度振蕩器和數字合成算法將生成用于與輸入信號相乘的正弦波信號，且該內部參考信號幾乎不受相位噪聲的影響。通過數字移相技術，內部參考信號的相位分辨率可達到1μdeg。

當OE2011工作在外部參考信號模式，可接受正弦波信號或TTL邏輯電平作為外部參考信號，這一信號會被內部數字鎖相環鎖定?；趨⒖夹盘柕念l率，OE2011可以對信號同頻及其諧波進行檢測，最多可檢測到基頻的10000次諧波，但最大諧波頻率不能超過儀器的測量帶寬上限。

數字解調器

OE2011擁有8個同步的解調器，每個解調器可獨立控制。OE2011時間常數可在100ns至3ks范圍內靈活設置，用戶可根據需求自定義時間常數。濾波器的陡降速率可以選擇6-48 dB/oct共8階。采用數字調制技術與先進濾波器結構，OE2011相比傳統模擬鎖相放大器，具有更高的動態儲備（>130dB）、更精確的相位（絕對相位誤差<1°）、零直流漂移以及優異的正交性能。此外OE2011提供可選的同步濾波器，能快速消除信號諧波的影響，確保儀器在快速響應的同時，準確檢測低頻信號。

彩色顯示屏

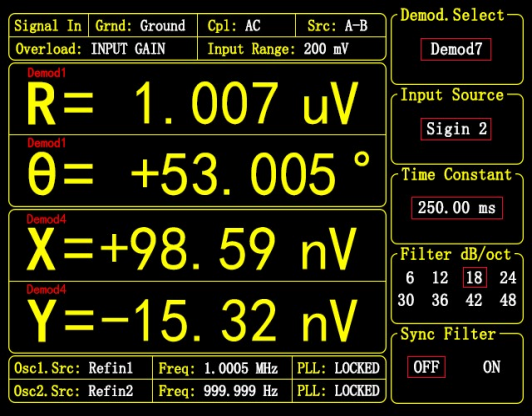

    OE2011配備了一塊5.6英寸、640×480分辨率的TFT彩色顯示屏，作為儀器的主要顯示界面，并可通過鍵盤實現對儀器的全方位獨立控制。在顯示屏上，用戶可以靈活查看解調器的X、Y、R、θ等參數，同時還可以進行濾波器常數等多種基礎設置的配置，操作直觀便捷。

通信接口

OE2011擁有USB2.0、1000Mbps RJ45網口、WIFI無線網絡接口、RS232串口以及GPIB接口。通過各個通訊接口，用戶能夠在控制計算機上有效地使用OE2011的所有測試功能，設定儀器的合理控制參數和讀取儀器所測的數據。
