OE3001-超低抖動光學斬波器
廠商名稱:泰克/TEKTRONIX
產品型號:OE3001
市場價格:¥ (僅供參考)
貨期:現貨
- 詳細說明
- 產品手冊
OE3001-超低抖動光學斬波器特點如下:
1.覆蓋1Hz到10kHz斬波頻率:能夠滿足廣泛的斬波需求。
2.多葉片選擇:可以根據需求選擇不同的葉片,以改變斬波頻率范圍。
3.高精度鎖相環:采用高精度鎖相環技術,能夠準確跟蹤外部觸發信號。
4.LCD顯示,單編碼器控制:采用2.4寸液晶顯示器和前面板的控制旋鈕,方便控制和設置斬波器的功能。
5.USB遠控控制接口:支持通過USB接口進行遠程控制。
6.帶有外部觸發控制方式:可以通過外部觸發信號來控制斬波動作。
產品概述:
OE3001光學斬波器是一款精密的光學設備,由主機箱、斬波機械和連接線三部分組成。主機箱作為電子控制系統,通過連接線控制電機和讀取電機轉速。斬波機械包含斬波座和斬波葉片等部分,實現斬波動作。
高精度設計:
OE3001通過320240像素的2.4寸液晶顯示器和前面板的控制旋鈕來控制和設置斬波器的功能。用戶可以通過旋轉和按下操作來實現全部功能。此外,OE3001還可以通過更換不同的葉片來改變斬波頻率的范圍。標準配置是10槽葉片,對應的參考輸出信號范圍是20 Hz~1000 Hz。用戶還可以根據需要購買2槽、15槽、30槽、60槽、100槽以及5/7槽等適用的葉片。

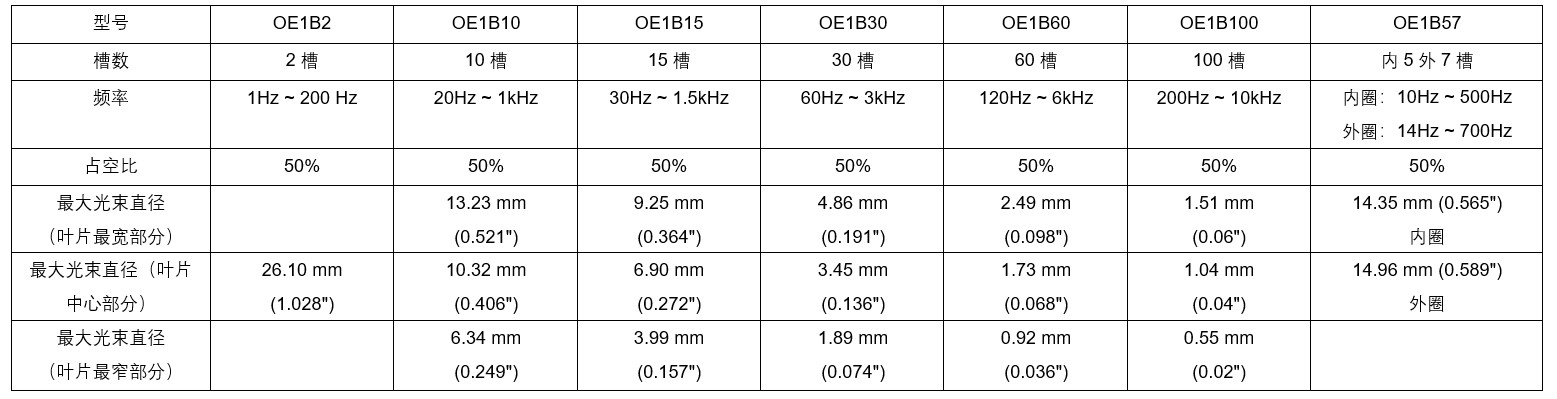

斬波葉片
