在高速數字通信系統日益復雜的今天，信號完整性成為影響系統性能的關鍵因素。抖動與眼圖分析作為評估信號質量的核心手段，對發現時序偏差、噪聲干擾及誤碼風險具有重要意義。羅德與施瓦茨（R&S）RTxP系列示波器憑借其高帶寬、高采樣率與先進的信號處理能力，結合專為信號分析優化的ScopeSuite軟件，為工程師提供了高效、精準的分析解決方案。

首先，在抖動分析方面，RTxP系列示波器具備出色的時域分辨率和低本底噪聲特性，能夠精確捕獲高速信號中的微小時間偏差。通過內置的抖動分解算法，可將總抖動（TJ）拆分為隨機抖動（RJ）和確定性抖動（DJ），并進一步識別周期性抖動（PJ）、數據相關抖動（DDJ）等成分。結合直方圖、趨勢圖和FFT分析工具，工程師可快速定位抖動來源，如電源噪聲、串擾或碼間干擾（ISI），從而針對性地優化電路設計。

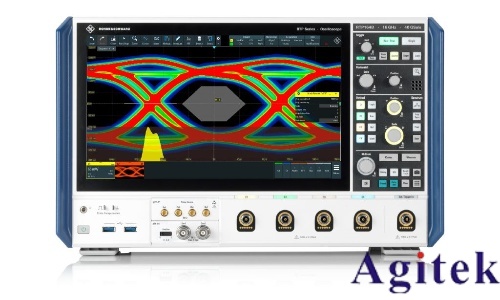

其次，在眼圖重建方面，RTxP系列配合ScopeSuite軟件，實現了從波形采集到眼圖生成的一體化流程。軟件通過高速波形疊加與平均技術，將數千個信號周期疊加顯示，有效抑制隨機噪聲，提升眼圖清晰度。自動模板匹配功能可識別眼圖的交叉點、眼高、眼寬及張開度等關鍵參數，結合行業標準（如PCIe、USB、Ethernet）進行合規性測試。同時，眼圖蒙版功能可模擬接收端判決容限，直觀展示信號在噪聲和抖動影響下的誤碼風險區域。

為提升分析效率，RTxP系列支持自動化測試流程。用戶可通過參數配置向導快速設定分析條件，啟用多通道同步采集，適用于差分信號或系統級調試場景。ScopeSuite的后臺并行處理機制大幅縮短數據處理時間，而結果校準與儀器補償功能則確保跨設備、跨時間的測試一致性。

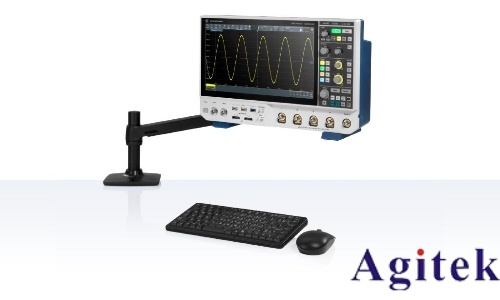

此外，RTxP系列的人性化界面與可視化工具進一步降低了分析門檻。眼圖與抖動頻譜可同步顯示，支持縮放、標注與報告生成，便于團隊協作與問題追溯。在數據中心、高速接口測試、光通信等嚴苛應用中，該方案已成為保障信號可靠性的關鍵技術支撐。

綜上所述，利用羅德與施瓦茨RTxP系列示波器及其配套軟件，工程師不僅能實現高精度的抖動與眼圖分析，更能通過智能化、自動化的流程顯著提升測試效率，為高速系統的設計與驗證提供強有力的技術保障。
