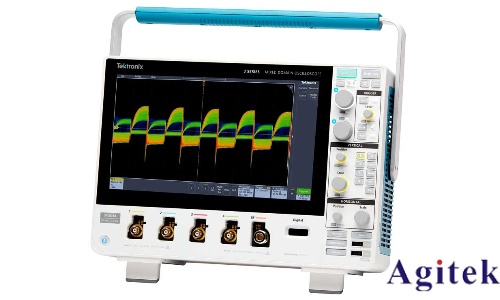

使用泰克（Tektronix）示波器進行信號眼圖和抖動分析，是評估高速數字信號完整性（如USB、PCIe、DDR等）的核心手段。要獲得準確且具有診斷價值的結果，不僅需要正確的硬件連接，更依賴于軟件設置和分析技巧。

結合泰克示波器（如MSO/DPO系列）的功能特點，我為你整理了以下實操技巧與分析方法：

一、 基礎設置與硬件準備（基石）

在開始分析前，確保硬件和基礎設置正確，是獲得“真實”眼圖的前提。

探頭與連接技巧

帶寬匹配：探頭帶寬應至少為信號主頻的5倍，以捕獲足夠的諧波。

縮短接地：使用盡可能短的接地彈簧或夾子，避免長接地線引入額外的電感和噪聲，這會直接導致眼圖變模糊或閉合。

阻抗匹配：確保探頭阻抗（通常50Ω或1MΩ）與被測電路匹配，防止信號反射。

差分測量：對于高速差分信號（如LVDS、USB差分對），務必使用差分探頭，并確保兩根探頭的延遲匹配。

示波器基礎配置

采樣率（Sample Rate）：設置為信號速率的5倍以上（建議≥4倍，越高越好），以保證時間軸上的高分辨率。

記錄長度（Record Length）：盡可能增大記錄長度。眼圖是統計結果，捕獲的周期數越多（建議1000個周期以上），眼圖的張開度和抖動測量越準確、穩定。

垂直刻度：調整Volts/Div，使信號幅度占據屏幕的80%左右，充分利用ADC的垂直分辨率。

二、 眼圖生成與優化技巧

眼圖是信號在長時間內疊加的結果，正確的觸發和時鐘恢復是關鍵。

精準觸發（Triggering）

觸發電平：通常設置在信號幅度的50%處（或邏輯判決電平）。對于有噪聲的信號，可以適當增加觸發滯后（Hysteresis）來增強觸發穩定性，防止誤觸發導致的眼圖扭曲。

觸發模式：對于同步信號，使用邊沿觸發；對于復雜協議，可使用序列觸發來捕獲特定的數據包頭。

時鐘恢復（Clock Recovery）

這是生成穩定眼圖的核心。如果信號中包含時鐘，可選擇“外部時鐘”模式；如果是純數據流，需啟用示波器的“內時鐘恢復”算法（如鎖相環PLL模型），讓儀器從數據邊沿中重建時鐘。

建議：如果自動時鐘恢復效果不佳，可嘗試手動設置環路帶寬（Loop Bandwidth）以適應不同的抖動頻率成分。

顯示模式優化

余暉模式（Persistence）：開啟余暉模式（如無限余暉或色溫分級），可以直觀地看到信號出現的概率分布。高頻出現的信號會更亮，而偶爾出現的異常（如毛刺）會顯示為較暗或不同顏色的軌跡。

三、 抖動分析與深度診斷技巧

僅僅看到眼圖是不夠的，利用泰克示波器的高級分析軟件（如DPOJET或內置的抖動分析選件），可以深入挖掘抖動根源。

抖動分解（Jitter Decomposition）

總抖動（TJ） = 隨機抖動（RJ） + 確定性抖動（DJ）。

分析技巧：

隨機抖動（RJ）：通常由熱噪聲引起，呈高斯分布。如果RJ占比大，可能需要優化電源紋波或更換低噪聲器件。

確定性抖動（DJ）：包括周期性抖動（PJ）、占空比抖動（DCD）和碼間干擾（ISI/DDJ）。

ISI（碼間干擾）：如果眼圖明顯變厚或閉合，且主要由ISI引起，通常是傳輸線過長、阻抗不匹配或衰減過大導致。

PJ（周期性抖動）：如果直方圖顯示雙峰或頻譜圖中有明顯的離散譜線，說明存在周期性干擾（如開關電源噪聲耦合）。

利用直方圖與浴盆曲線

直方圖（Histogram）：觀察TIE（時間間隔誤差）的分布形狀。雙峰分布通常意味著存在顯著的周期性抖動或數據相關性抖動。

浴盆曲線（Bathtub Curve）：用于預測在特定誤碼率（BER）下的眼圖張開度。泰克示波器可以通過外推法計算BER為1e-12時的眼寬，這比單純看眼圖張開度更具工程價值。

四、 快速故障排查對照表

當你面對一個“閉合”或“異常”的眼圖時，可以參考下表快速定位方向：

表格

五、 進階建議

使用自動化軟件：對于標準協議（如USB 3.0, PCIe），建議使用泰克的TekExpress或DPOJET軟件。它們可以自動配置示波器參數、執行模板測試（Mask Test）并生成合規性報告，大大減少人為誤差。

去嵌入技術（De-embedding）：如果測試夾具或探頭本身的損耗影響了結果，可以利用示波器的去嵌入功能，通過S參數文件補償?shù)魷y試環境的影響，還原信號的真實面貌。

通過熟練掌握這些技巧，你可以從眼圖中讀取更多關于信號質量、噪聲來源和時序裕量的信息，從而更高效地解決硬件設計中的信號完整性問題。
