產品綜述

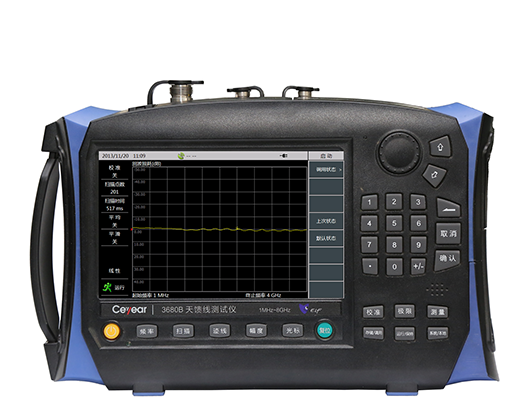

3680A/B天饋線測試儀采用了先進的射頻電路與數字電路混合集成設計技術、寬帶基波混頻技術、數字化中頻處理技術、智能電源管理技術等新技術；具有測量速度快、測量精度高、體積小、重量輕、可電池供電、支持觸摸屏操作、背光亮度可自動調節等優點，可對駐波比、回波損耗、特性阻抗和相位進行測試，對故障點定位。
3680A/B天饋線測試儀針對現場測試而開發，主要用于各種通信基站天饋線系統的測試，包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE及尋呼系統等。
在天饋線系統安裝、調試及日常維護時，天饋線測試儀可幫助用戶快速評估傳輸線和天線系統的狀況，提高運行基站的維護效率，加快新基站的安裝調試進程。同時可用于科研、教學、生產中對射頻器部件的反射參數測試。
技術規范
型號 | 3680A | 3680B |
頻率范圍 | 1MHz～4GHz | 1MHz～8GHz |
初始頻率誤差 | ±2×10-6 (23℃) | ±2.5×10-6 (23℃) |
頻率溫度穩定性 | ±1×10-6/10℃（相對于23℃） | ±1×10-6/10℃（相對于23℃） |
頻率分辨率 | 1kHz | 1kHz |
方向性 | ≥42dB（機械校準） ≥35dB（嵌入式電子校準） | ≥42dB（1MHz～6GHz，機械校準） ≥36dB（6GHz～8GHz，機械校準） ≥31dB（1MHz～6GHz，嵌入式電子校準） ≥26dB（6GHz～8GHz，嵌入式電子校準） |
源匹配 | ≥31dB（機械校準） | ≥31dB（機械校準） |
反射跟蹤 | ±0.08dB（機械校準） | ±0.08dB（機械校準） |
電池供電時間 | 8h （不具有嵌入式校準選件，70%屏幕亮度） 6h （具有嵌入式校準選件） | 4h |
整機功耗 | ≤15W（不對電池充電） ≤54W（對電池充電） | ≤18W（不對電池充電） ≤54W（對電池充電） |
掃描時間 | 1ms/頻點（10kHz中頻帶寬） | |
電源輸入 | 電源適配器：輸入 100-240V 50/60Hz 輸出 15V, 4A 鋰離子電池：10.8V | |
外形尺寸 | 寬×高×深= 295mm×205mm×70mm （不含把手、支架） | |
重量 | 2.5kg（含電池） | |
工作溫度 | -10℃～+50℃ | |
存儲溫度 | -40℃～+70℃ | |
電磁兼容性 | 符合GJB3947A-2009中 3.9.1的要求 | |
測試端口 | N型陰頭 | |
10MHz輸入/輸出端口 | BNC | |
GPS天線接口 | BNC | |
