AT-ATECLOUD-POWER開關電源測試系統
- 程控對象:電源模塊
- 單入雙出AC-DC開關電源: 輸入 85V-140V 輸出 12V/2A~18V/0.1A
- 單入單出AC-DC開關電源: 輸入 85V-264V 輸出 12V/0.75A
- 試用:聯系客服免費試用
- 詳細說明
開關電源測試系統
ATECLOUD-POWER開關電源測試系統專用測試各種單路或多路輸出的開關電源電氣特性的測量系統。本系統主要應用于通訊電源、服務器電源、3C 消費電源、軍品電源、新能源汽車電源等電源模塊產品研發生產領域,是開關電源測試的**工具。
被測產品參數:
單入雙出AC-DC開關電源 輸入 85V-140V 輸出 12V/2A~18V/0.1A
單入單出AC-DC開關電源 輸入 85V-264V 輸出 12V/0.75A
測試項目:
輸入特性測試 | 輸出特性測試 | 保護測試 |
輸入電壓范圍 | 輸出電壓范圍 | 輸出過流保護 |
輸入頻率 | 輸出電流 | 輸出過壓保護 |
輸入功率 | 輸出紋波噪聲 | 輸出短路保護 |
輸入浪涌電流 | 輸出電壓過沖 | 輸入過/欠壓保護 |
輸入諧波 | 電源調整率 | 斷電保護 |
輸入電壓緩升/緩降 | 負載調整率 | |
待機功耗測試 | 效率 | |
啟動電壓 | 時序測試 | |
功率因數 | 動態負載 | |
穩定度測試 | 開機時間 | 其他功能 |
電壓穩定度 | 關機時間 | 支持多種通信方式讀寫 |
電流穩定度 | 上升時間 | 支持條形碼讀取 |
綜合穩定度 | 下降時間 | 支持繼電器控制 |
設備清單:
序號 | 硬配件名稱 | 品牌 | 設備型號 | 單位 |
1 | 交流源 | 艾德克斯 | IT7803-350-30U | 1臺 |
2 | 示波器 | 泰克 | MSO44 | 1臺 |
3 | 電子負載 | 艾德克斯 | IT8512B+ | 2臺 |
4 | 功率計 | Chroma | 66205 | 1臺 |
5 | ATEBOX | Namisoft | NM-401B | 1臺 |
6 | 自動化測試柜及其配件 | Namisoft | AMA-3680 | 1臺 |
硬件拓撲圖:

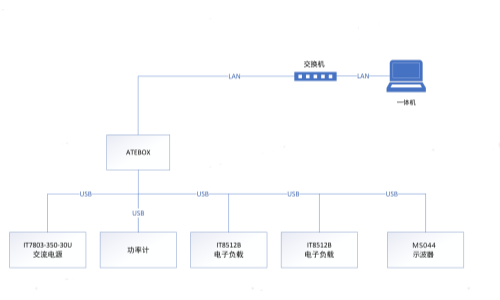

(開關電源測試系統硬件拓撲圖)

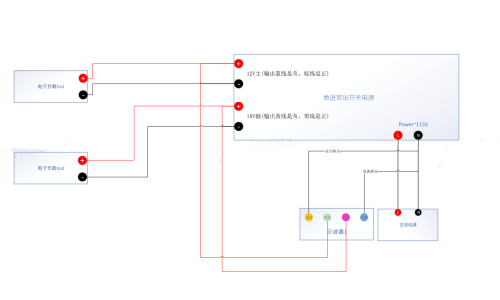

(單進雙出開關電源測試拓撲圖)
系統搭建界面:

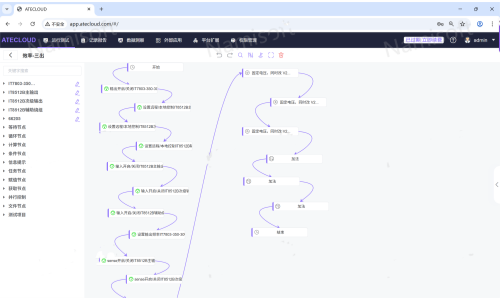

(測試項目搭建)

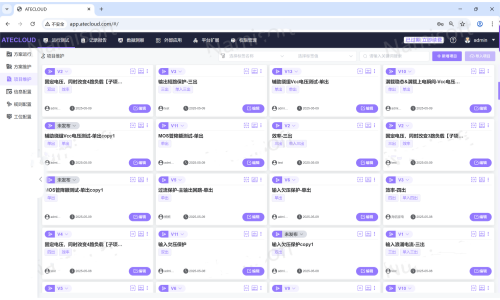

(系統測試項目)
