功率分析儀在新能源汽車電驅測試中的核心應用

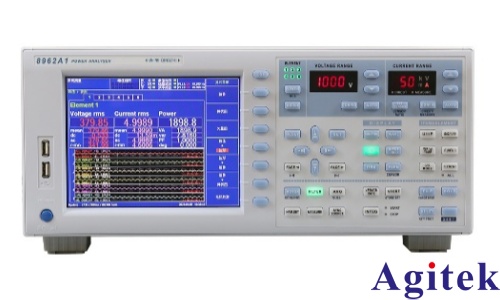

隨著新能源汽車產業的快速發展,電驅系統作為車輛的“心臟”,其性能直接決定了整車的動力性、經濟性與可靠性。在電驅系統的研發與驗證過程中,功率分析儀已成為不可或缺的核心測試設備,被譽為電氣性能測試的“數據中樞”。它不僅能夠精確測量電壓、電流、功率等基礎參數,更能深入挖掘效率分布、諧波特性、三相平衡性等關鍵指標,為系統優化與故障診斷提供科學依據。

精準量化能效表現
電機效率MAP圖是評估電驅系統性能的核心工具,直觀反映電機在不同轉速與扭矩組合下的效率分布。通過高精度功率分析儀同步采集電機的輸入電功率與輸出機械功率,結合轉矩轉速傳感器數據,可計算出各工況點的效率值。經過穩態測試覆蓋整個工作范圍后,利用專業軟件繪制出彩色等高線圖,高效區與低效區一目了然。例如,某車型在CLTC工況測試中續航偏低,通過效率MAP圖發現中低速區效率未達設計目標,進而優化弱磁控制策略,最終使續航恢復達標。
深度診斷電能質量
IGBT或SiC MOSFET等電力電子器件的高頻開關動作會產生大量諧波,導致電機溫升增加、能耗上升甚至引發EMI干擾。功率分析儀具備寬頻帶諧波分析能力,可精確測量電壓與電流的總諧波畸變率(THD)及各次諧波含量。當某SUV車型出現CAN通信中斷時,正是通過功率分析儀發現電流中2次與7次諧波嚴重超標,追溯至直流母線支撐電容老化問題,從而快速定位并解決故障。
快速定位三相不平衡故障
三相電流不平衡會直接引發電機局部過熱與轉矩脈動。功率分析儀可實時監測三相電壓與電流的幅值、相位,并計算不平衡度。在某商用車臺架測試中,正是通過分析三相電流數據差異,優先排查控制器采樣電阻偏差,避免了不必要的電機拆解,大幅縮短了調試周期。
支持系統集成與智能分析
現代功率分析儀支持多通道同步采集、自定義參數計算與自動化報告生成,能與測功機、電池模擬器等設備無縫集成,構建完整的電驅測試臺架。工程師可設定特定工況的能耗統計、啟動峰值分析等指標,實現從數據采集到報告輸出的全流程自動化,顯著提升測試效率。
結語
在新能源汽車研發向高效率、高可靠性邁進的今天,功率分析儀已超越傳統測量工具的范疇,成為連接設計、驗證與優化的關鍵紐帶。對于測試工程師而言,掌握其深層應用能力,意味著從“操作者”向“診斷者”與“方案設計者”的躍遷,是推動產品技術進步的重要力量。
