在電池技術快速發展的當下，電化學阻抗譜（EIS）測量已成為破解電池“內在密碼”的關鍵手段——它既是研發過程中解析材料界面反應、優化電池結構的“顯微鏡”，也是生產環節中把控電芯一致性、排除潛在缺陷的“質檢員”，更是評估電池壽命、預判性能衰減的“預警器”。

電池的EIS測量是什么？

EIS（Electrochemical Impedance Spectroscopy：電化學阻抗譜）是一種使用小交流信號在寬頻率范圍內測量電池阻抗的方法。

從研發角度看，EIS 能以無損方式捕捉鋰離子在電極、電解液和隔膜中的傳輸規律，實現對 SEI 膜形成過程、電荷轉移阻抗、擴散系數等關鍵參數的量化分析，從而直接指導電極材料的選型、電解液配方的優化以及電池結構的設計；從生產端來看，借助 EIS 的多頻率阻抗分析能力，可精準識別電芯浸潤不良、界面缺陷等潛在問題，有效避免因一致性不足而導致的整組電池性能瓶頸；從全生命周期管理的角度出發，EIS 能持續追蹤電池老化過程中阻抗譜的變化趨勢，為壽命預測和安全預警提供堅實的數據支撐。可以說，EIS 測量的精度、效率與便捷性，直接關系到電池技術突破的速度與產品質量的底線。

傳統EIS測量的局限性

傳統EIS測量設備普遍存在三大痛點：

體積龐大且依賴負載，難以滿足產線快速檢測需求；

抗干擾能力弱，在金屬環境中易受渦流影響導致數據波動；

操作復雜，需專業人員參與數據分析，無法有效支撐研發與生產的協同推進。

選擇HIOKI日置EIS測量方案的理由

HIOKI日置 BT4560 電池阻抗測試儀的推出，正是為精準解決上述痛點而生，使 EIS 測量的核心價值能夠在各種應用場景中高效實現。

體積龐大、依賴負載，難以適配產線快速檢測

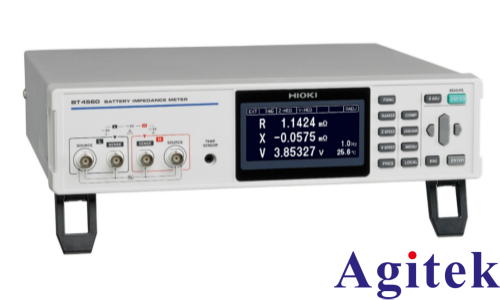

BT4560：無需搭配負載就能使用的小型EIS測量?jī)x器

抗干擾能力弱，受金屬環境渦流影響導致數據波動

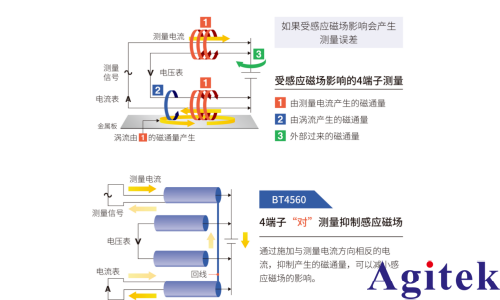

BT4560：采用四端子對測量法，這是一種通過回線抵消測量電流所產生的磁通量的測量方法。

由于其不受周圍金屬產生的渦流影響，能夠?qū)崿F(xiàn)穩定的測量，因此可顯著降低測量過程中因布線移動而引起的測量值波動。與常規的四端子測量方法相比，該方法在高頻（約200 Hz及以上）環境下尤為有效。

操作復雜，需專業人員處理數據，無法滿足研發與生產的協同需求

BT4560：配套軟件支持實時繪制奈奎斯特曲線，數據可直接兼容第三方等效電路分析工具（如circuitfitting.net），無需進行復雜格式轉換，幫助研發人員快速?gòu)腅IS數據中提取電阻、電容、擴散系數等關鍵參數；

兩大典型應用案例：解決行業痛點，提升效能

案例一：替代傳統單頻 1kHz 測量，實現電芯全面篩選

傳統產線普遍采用1kHz單頻方式測量電芯內阻，難以全面反映電芯之間的性能差異。BT4560支持10mHz至1050Hz的寬頻率范圍測量，可在1Hz（低頻）、100Hz（中頻）及1000Hz（高頻）等多個頻段同步進行檢測。

應用價值：通過多頻阻抗分析，精準識別電芯內部隱藏缺陷（如界面阻抗異常、擴散性能差異），有效剔除存在潛在隱患的電芯，提升產品合格率。

案例二：多通道協同測量，滿足產線高效檢測需求

針對大規模生產場景，BT4560 可搭配 SW1002 掃描模塊機架，最多支持 72 通道同步測量，實現電芯的批量快速檢測。SW1002 模塊具備高速切換能力，確保多通道測量精度的一致性，滿足產線“即測即判”的高效需求。

從實驗室研發到產線質量管控，從單體電芯到模組級檢測，HIOKI日置電池阻抗測試儀BT4560憑借精準、高效、靈活的性能，為電池行業提供覆蓋全鏈條的測量解決方案。
