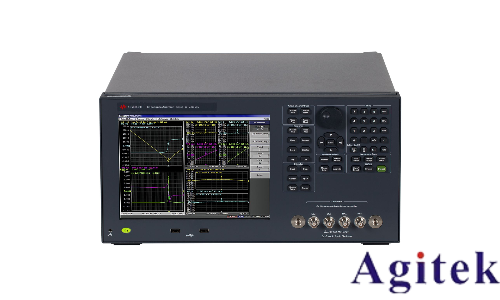

阻抗分析儀E4990A在太陽能電池研究中的應用
隨著清潔能源技術的快速發展,太陽能電池作為核心的光電轉換器件,其性能優化與可靠性評估成為科研與產業界關注的重點。在眾多測試手段中,是德科技(Keysight)E4990A阻抗分析儀憑借其高精度、寬頻帶和多功能特性,正逐漸成為太陽能電池研究中不可或缺的分析工具。

E4990A阻抗分析儀具備20 Hz至120 MHz的寬頻率范圍,基本測量精度高達0.045%(典型值),能夠精準捕捉太陽能電池在不同工作頻率下的阻抗響應。在太陽能電池的研制過程中,材料的介電性能、載流子遷移率、界面特性等關鍵參數直接影響其光電轉換效率。通過E4990A對電池材料(如硅片、鈣鈦礦薄膜、透明導電氧化物等)進行阻抗譜分析,研究人員可以提取出材料的等效電路模型,進而評估其導電性、介電常數和損耗角正切等電學特性,為材料優化提供數據支持。
在器件層面,E4990A可用于分析太陽能電池內部的寄生電阻、結電容和界面態密度。例如,在I-V特性之外,通過阻抗譜(EIS)測試,可識別出電池內部的串聯電阻、并聯漏電路徑以及電荷傳輸阻抗,幫助研究人員定位效率損失的根源。特別是在新型鈣鈦礦或有機太陽能電池研究中,材料穩定性差、界面反應復雜,E4990A的等效電路分析功能(支持7種多參數模型)可有效模擬器件在不同老化階段的電化學行為,評估其長期可靠性。
此外,E4990A內置40 V直流偏置源,可模擬太陽能電池在實際工作電壓下的阻抗變化,實現更貼近真實工況的測試。結合材料測量套件(如N1500A-005/006),還能對封裝材料、減反射涂層等輔助結構進行介電性能評估,優化整體光吸收與電荷收集效率。
在產線質量控制中,E4990A的快速測量能力(最快0.05ms/次)和自動化數據導出功能,使其適用于批量樣品的一致性檢測,有效提升研發與生產效率。
綜上所述,E4990A阻抗分析儀不僅為太陽能電池的材料篩選、結構優化和故障診斷提供了高精度的測試平臺,更以其靈活的配置和強大的分析能力,助力清潔能源技術的創新突破。在“雙碳”目標背景下,這類高精度測試儀器將在光伏技術進步中發揮愈加重要的作用。
