使用 IT6863A可編程直流電源手機背光源測試
【摘要】 背光源是位于液晶顯示器之后的一種光源,液晶顯示器自身并不發光,靠背光源照亮, 因此背光源的功耗、亮度、均勻度等參數都將直接影響到液晶顯示模塊的視覺效果。背光技 術自發展以來被廣泛應用于手機、平板電腦,專業顯示產品如車載顯示器、醫用顯示儀、 工控顯示器等終端產品上。以下將以手機背光測試為例,介紹 ITECH 針對背光源的測 試方案。

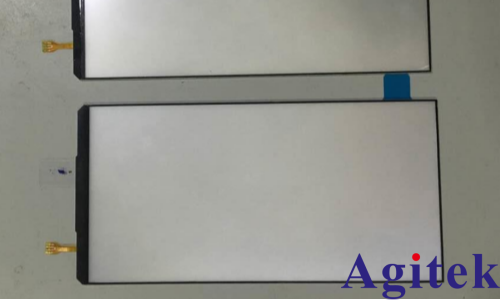

手機背光源集成在液晶屏下,用以照亮手機屏幕。主流手機屏幕材質主要分為 TFT,LED,LCD,其中 TFT 和 LCD 都需要手機背光源,且背光源的功耗、使用壽命、發光強 度、均勻度等光電參數直接決定了手機屏幕的品質及使用壽命,下圖為 LCD 材質手機背光 板。

手機背光源電流非常小,一般在毫安級別,所以它對電流的精度要求較高,并且要求紋 波較小,紋波過大會導致背光板的輸出不穩定,會出現閃爍發光不正常的現象。艾德克斯IT6300,IT6800A/B,IT6400 系列線性直流可編程電源具有高分辨率,高精度,低紋波等特性, 可完美滿足手機背光的測試需求。

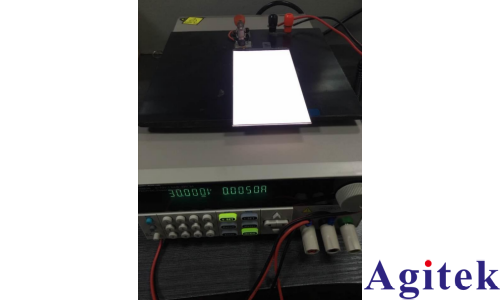

下圖取自某品牌 LCD 材料的手機背光測試實例,使用 IT6863A可編程直流電源進行 點亮測試

如上圖所示,設置 IT6863A 電源電壓 30V,電流 0.005A 通過治具 A 腳接入正極,1 腳 2 腳 G 腳接入負極,打開電源輸出,背光板點亮,可結合外部?jī)x器光度儀測試不同電壓 電流下,背光源的亮度是否合格,亮度的高低對人眼的舒適度有直接影響。
艾德克斯是專業的測試儀器制造商,始終以“客戶需求”為導向,通過不斷深入了解 各個行業的測試需求,持續提供給客戶提供貼心的測試方案。ITECH 擁有廣泛的產品線, 滿足客戶多元化的測試需求。我們?cè)诖蛟旄哔|(zhì)量產品和服務的同時,也致力于新行業和產 品測試方案的更新與拓展, ITECH 期待您的參與,與您攜手擘畫未來!
