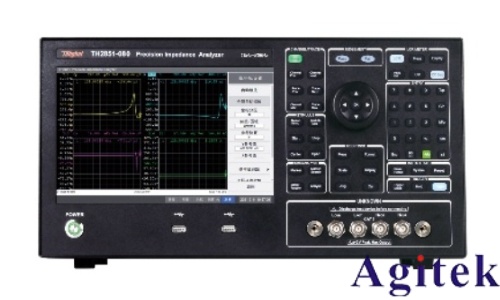

在精密電子測量領域，阻抗分析儀是評估元件阻抗特性的重要工具，廣泛應用于電容、電感、電阻及復雜阻抗網絡的測試。然而，測量結果的準確性不僅取決于儀器本身的性能，更與校準操作密切相關。其中，開路校準與短路校準是確保測量精度的基礎步驟，其核心目標在于消除測試系統中的寄生參數影響。

一、校準的必要性

在實際測量中，測試夾具、連接線纜及探針本身會引入分布電容、引線電阻和雜散電感等寄生參數。這些“看不見的元件”會疊加在被測器件（DUT）上，導致測量值偏離真實值。例如，未校準狀態下測得的電容可能包含夾具的分布電容，造成讀數偏大。因此，必須通過校準建立誤差模型，實現系統級補償。

二、開路校準的操作與作用

開路校準旨在消除夾具間的寄生電容。操作時，將測試夾具保持開放狀態（不連接任何器件），進入儀器的校準菜單，選擇“開路校準”（Open Calibration）選項。儀器會測量此時的開路阻抗，并將該值作為參考基準，用于后續扣除夾具的雜散電容影響。此步驟特別關鍵，尤其在高頻測量中，微小的分布電容也會顯著影響結果。

三、短路校準的流程與原理

短路校準則用于消除引線電阻與接觸電阻等串聯寄生參數。具體步驟為：使用專用短路片或?qū)Ь€將測試夾具的兩個測量端子可靠短接，確保接觸良好、無松動。隨后在校準菜單中選擇“短路校準”（Short Calibration）功能。儀器將此時測得的阻抗視為“零阻抗”理想狀態，從而提取出系統中的寄生阻抗值，并在后續測量中自動補償。值得注意的是，短路必須牢固，否則接觸電阻將引入新的誤差。

四、校準順序與注意事項

通常建議按照“開路→短路→負載”（若需）的順序進行校準。每次更換測試夾具、調整線纜或重啟儀器后，均應重新校準，以確保測量基準的一致性。此外，儀器應提前預熱30分鐘左右，使內部電路達到熱穩定狀態，避免溫漂影響校準精度。

綜上所述，開路與短路校準并非簡單的按鍵操作，而是基于電磁理論的系統誤差修正過程。只有規范執行校準流程，才能充分發揮阻抗分析儀的測量潛力，為電子研發、品質控制提供真實可靠的數據支持。掌握這一基礎技能，是每一位電子工程師邁向精準測量的第一步。
