在現代電子測試領域，阻抗測量的精度與穩定性直接關系到產品研發與質量控制的成敗。尤其在高頻、高精度應用場景中，如電機、濾波器、高頻PCB及新型材料測試，傳統的兩線測量方式已難以滿足需求。為此，同惠電子推出的TH2851系列阻抗分析儀，憑借其先進的四端子對（4TP）測量技術，為高精度阻抗測試提供了強有力的技術支持。

一、四端子對測量：突破傳統局限

四端子對測量技術，又稱“開爾文連接法”，通過將電流激勵端與電壓檢測端分離，有效消除了測試線阻抗和接觸電阻對測量結果的影響。在高頻環境下，導線電感和分布電容會顯著影響測試精度，而四端子對結構通過優化電磁場分布，最大限度減少了引線寄生參數的干擾，確保在寬頻范圍內實現穩定、準確的測量。

TH2851系列配備專用的TH26047A四端對測試夾具，專為高頻阻抗測試設計，支持10Hz至130MHz的寬頻測量范圍，完全覆蓋客戶對9kHz-120MHz電機端子阻抗測試的需求。該夾具采用精密同軸結構，確保信號傳輸的完整性，同時具備良好的屏蔽性能，抑制外部電磁干擾。

二、全電腦化操作，智能高效

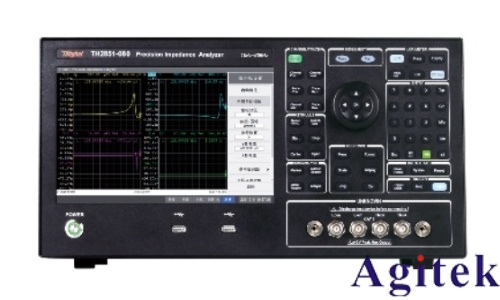

TH2851系列基于Windows 10操作系統，實現全電腦化操作界面，用戶可通過觸控屏或外接鍵鼠進行直觀操作。測試過程中，儀器自動平衡電橋原理確保在全頻段內保持高精度，基本阻抗精度達0.08%，典型值優于±0.045%。對于需采集200個頻率點并繪制阻抗曲線的測試任務，TH2851支持高達1601個掃描點位，輕松完成密集頻率掃描與數據記錄。

其內置的曲線分析功能，可實時顯示阻抗幅值、相位、阻抗角等參數隨頻率的變化趨勢，便于工程師快速識別諧振點、阻抗匹配狀態及共模/差模特性。在電機三端子測試中，通過組合測量不同端子間的差模與共模阻抗，可全面評估電機的電磁兼容性與高頻性能。

三、應用場景廣泛，助力研發升級

除了電機測試，TH2851的四端子對測量能力廣泛適用于高頻元件、LTCC器件、EMI濾波器、高頻材料特性分析等領域。其高分辨率與寬動態范圍，使其成為研發、質檢與教育實驗的理想工具。

綜上所述，同惠TH2851阻抗分析儀不僅在硬件設計上實現了技術突破，更通過智能化軟件平臺提升了用戶體驗。四端子對測量技術的引入，標志著國產高端儀器在精密電學測試領域邁出了關鍵一步，為我國電子產業的高質量發展提供了堅實的技術支撐。
